一、80251CPU的寄存器

（1）STC32G單片機與Keil的C251編譯器都是基于80251CPU內核的。當單片機的某個任務運行時，最重要的資源就是全部寄存器。80251CPU的寄存器見下圖：

從圖中可以看到80251CPU的寄存器分為32位（雙字）寄存器10個，16位（字）寄存器16個，8位（字節）寄存器16個，圖中表格中的名稱就是80251匯編語言中的寄存器名稱。

80251和8051是Intel經過精心設計的兩款CPU內核， 80251CPU中包含了一個完整的8051CPU，80251指令集中包含了一個完整的8051指令集。8051的8位累加器A和B對應80251的R11和R10，這與80251CPU是大端數據存儲模式對應。

80251的所有寄存器并不位于內存地址空間，它們位于專門的“寄存器文件組”空間，除了“R0～R7”寄存器，其余寄存器只能用寄存器尋找模式對它們進行賦值和讀取，不能用對內存地址空間的尋址方式來操作它們，在上圖中用淺綠色表示。

（2）上圖中深綠色的8051的通用8位寄存器R0～R7是一組很特殊的寄存器，它是位于內存地址空間的4組寄存器中的一組，見下圖所示：

8051的4組寄存器Bank0～Bank3，位于內存DATA區域，占頭32個字節。在單片機運行時根據程序狀態字“PSW”中的“RS1”和“RS0”兩位來決定8051指令中的“R0～R7”寄存器對應的是哪個地址的數據。

比如加法指令“ADD A, R4”，當RS1RS0=00時，是將存在DATA空間地址04H的8位數據與A寄存器內容相加，但是當RS1RS0=10時，卻是將存在DATA空間地址14H的8位數據與A寄存器內容相加。

8051CPU采用這樣結構兩個最重要的原因一是初期的51單片機運行速度很低，二是1981年左右受工藝限制在集成電路中集成RAM很難很貴，因此對于要使用多個變量的程序沒有那么多內存空間可以使用。采用的是4組寄存器的方法，本質上是讓用戶在同一時刻擁有8個寄存器和24個字節的臨時寄存器變量，經過優化編譯，以較小的RAM空間實現大數據處理的需求。

（3）重要：在80251指令中涉及“R0～R7”寄存器的操作，并不唯一對于8個內存地址，而是依賴于PSW中的字段“RS1RS0”的值將DATA空間的4組地址映射為“R0～R7”寄存器。

（4）在80251CPU中，8位、16位和32位寄存器不是獨立的，而是像金字塔一樣組成的。

下圖為80251通用寄存器的組成方法

比如32位的DR4寄存器由兩個16位的寄存器WR4和WR6組成，而16位的WR6寄存器由兩個8位的寄存器R6和R7組成。每一組的寄存器中一個發生變化，則這一組的寄存器都按組成方式變化。

（5）重要提示：從上面的組成圖可以看出，DR0和DR4、WR0～WR6寄存器依賴“R0～R7”寄存器，即使你沒有改變它們，但只要PSW中的字段“RS1RS0”的值發生變化，那么R0～R7就會被映射到不同的DATA區域，它們的值就會發生變化。

因此為了避免這種歧義，Keil的C251編譯器在對C語言程序進行編譯的時候不會對PSW的字段“RS1RS0”進行設置（其他字段在各種操作時由硬件設置）。

由于80251有很多的寄存器和DATA空間了，特別建議用戶如果沒有特別的目的不要用匯編語言去設置“RS1RS0”字段。

（6）由于80251指令集完整包含8051指令集，因此為了保證8051指令也能正確地運行，80251CPU的特殊寄存器在SFR區域中也有一個對應的映射。標準的80251CPU映射見下圖，具體的采用80251內核的單片機的映射應參考其技術手冊。

二、FreeRTOS任務切換時的現場保護與恢復

（7）當前任務現場是指任務程序執行到切換點時程序進一步正確執行時所需要的資源。FreeRTOS主要依靠定時器0的1KHz的中斷來掃描和調度任務，因此當前執行的實時任務的切換點就是定時器0的中斷點。

定時器0中斷發生時，24位的PC值（用戶下一條要執行的程序地址）和PSW1程序狀態字已經被組合位4個字節32位由硬件壓入堆棧了，其余的中斷服務程序由移植的FreeRTOS程序來完成。其中涉及中斷現場保護和恢復功能用匯編語言寫在“portasm.h”文件中。

（8）寄存器現場的保存與恢復。STC官方移植的FreeRTOS定時器0中斷現場的寄存器保護與恢復的程序見下圖：

上圖中第81行到第90行依次將9個32位的寄存器壓入堆棧保存，在將8051的程序狀態字PSW壓入堆棧保存。

在中斷退出時或者任務恢復時，第97行到第106行程序?qū)⑦@些寄存器原樣從堆棧中恢復。

（9）關于R0～R7寄存器的討論。注意第88行和第89行是將R0～R7寄存器用對應的32位寄存器DR0和DR4推入堆棧的，然后把PSW推入堆棧，這樣按照前面對R0～R7寄存器映射的討論，不管當前任務用戶對字段“RS1RS0”的設置如何，這3條指令都已把當前任務的正在使用的R0～R7寄存器現場保存了，無論它們處于哪個Bank。

要點：對于STC官方移植的FreeRTOS，不需要像8051單片機一樣，在第90行后面加“PSW=0”這樣的語句來對字段“RS1RS0”進行設置了。

（10）任務切換時對于任務堆棧的保存與恢復。

80251的系統SPX堆棧運行在也只能運行在EDATA內存區域中，任務切換點的現場不但包括寄存器，還包括整個堆棧里面的內容。比如在進行函數訪問和嵌套時，函數的返回地址就被LCALL或者ECALL指令保存在堆棧中，另外，可重入函數的參數和局部變量也放在了堆棧中，最后，為了實現某些算法，編程者需要把某些變量和數據臨時存放在堆棧中，當然，還包括中斷發生時被壓入堆棧的寄存器數據。

由于STC官方移植的FreeRTOS運行的內存模式為“XSmall”模式，在這個模式下，用戶定義的任務的堆棧也放在了EDATA區域中。因此FreeRTOS采取了哪個任務運行，就將SPX堆棧運行在那個任務的任務堆棧中的方法，任務切換時只需要保存和恢復SPX的值，整個任務堆棧的內容就被保存和恢復了。下圖是任務堆棧保存與恢復的程序：

其中DR60包括了SPX，第49行將其賦值到DR0，第50行將當前任務的任務表地址賦值給DR4，然后第51行和第52行分兩個16位用間接尋址的方式保存SPX的值，實現了任務堆棧的保存。第59行到第62行是恢復任務SPX的值，完成恢復任務的功能。

采用這種將用戶任務堆棧設置在EDATA空間的方法，由于只保存和恢復SPX寄存器的值，不用進行堆棧內容復制，所以任務切換速度極快。但也注定STC官方移植的FreeRTOS V1.02版本只能運行在“XSmal”模式。

三、C251中斷時的現場保護與恢復

在實際的FreeRTOS項目中，除了系統的定時器0中斷外，還有其他的中斷，在這些中斷中，如何保存中斷保存和恢復當前任務現場，如何協調這些中斷與FreeRTOS任務調度之間的關系，對于保障RTOS程序的正確運行很重要。

（11）C251無局部變量中斷服務函數。下圖為一個典型的例子：

這個例子里，實際的中斷服務程序寫在另一個程序文件中，這里就只有一個函數訪問語句，在中斷函數里沒有使用局部變量。下面是對應的編譯后的匯編語言列表：

對比前面FreeRTOS的定時器0系統中斷，一個是沒有保存DR12，另一個是DR56中，只保存了DPTR部分，沒有保存DPXL8位寄存器部分。

這是C251的約定：首先DR12（包括WR12、WR14、R12～R15）寄存器，保留給中斷函數中的局部變量使用，其他地方對C語言的編譯都不會使用，用戶編程時可以把它作為臨時變量使用；其次，DPXL的值由Keil的C251編程環境在單片機啟動時設置，用戶程序和C251編譯器自己都不得改變它。

（12）C251有局部變量中斷服務函數。下圖為一個典型的例子：

這是CAN1的中斷服務程序，里面有兩個8位的變量“isr”和“store”，下圖是編譯后的中斷現場保存程序：

從上圖中可以看到比無變量情況，增加了“PUSH R15”指令。這是因為C251編譯器將R15作為“store”變量使用。由于本中斷程序使用了“R15”，所以將用戶任務的“R15”作為現場保存，待中斷任務完成后再與其他寄存器一起恢復出來。

（13）C251簡單中斷服務函數。下圖為一個典型的例子：

這是定時器1的中斷程序，它只是將P66的LED燈的電平翻轉。下圖是對應的編譯后匯編語言列表：

從圖中可以看到，除了硬件中斷本身推入堆棧的24位PC和PSW1外，沒有再保存任何寄存器，包括PSW。這是因為“CPL P66”這條指令，不涉及任何寄存器，也不改變?nèi)魏蜳SW中的標志位，所以不需要保存和恢復硬件中斷外的其他現場。

（14）結論。對于C251編譯器，如果用戶打開高級別優化選項，那么編譯器就會分析中斷程序的內容，自動地決定要保存或恢復多少中斷現場。

（15）下面是C51編譯器對STC8H8K單片機鍵盤掃描范例中的中斷程序：

其對應的編譯結果為：

對比上面C251和這里C51保存中斷現場的程序，這里在保存寄存器現場中明顯第加入了“MOV PSW, #00”指令，而C251在任何情況下都沒有這條指令，這是為什么？限于篇幅，后文將給出詳細的原因分析。

三菱PLC的中斷分為三種：輸入中斷，計數中斷和定時器中斷，這個和單片機有點類似，本小節主要以介紹一下輸入中斷，通過PLC的輸入端子觸發的中斷。

什么是中斷？中斷有什么用？

什么是中斷：中斷就是當PLC正在執行某一個動作時，突然收到中斷觸發信號，立即停止當前執行動作，去執行中斷程序中的動作，中斷程序執行完成后返回被打斷的地方繼續執行之前動作，中斷程序的優先級最高，不受掃描周期的影響；就比如你正在洗衣服，正洗了一半，突然你媳婦喊你打王者榮耀，于是你立即停止洗衣，開始打游戲，打完王者后，你又返回繼續洗衣服。你媳婦喊你打王者是觸發中斷，你打游戲是中斷運行程序，你洗衣服時主程序；

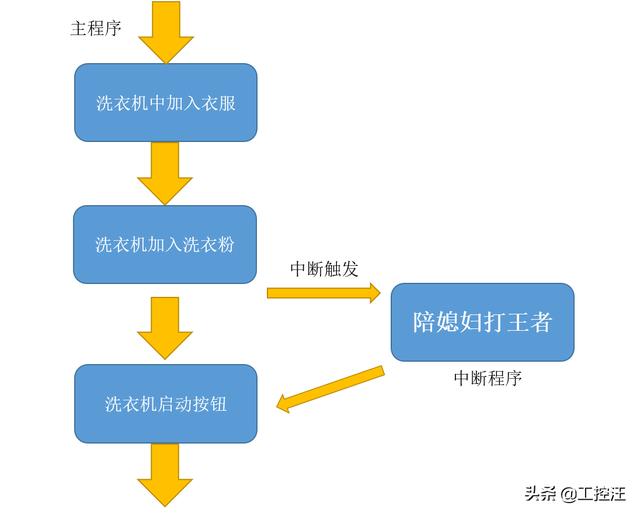

中斷參考示意圖

中斷有什么用：中斷程序一般情況下很少用到，簡單了解一下即可。PLC是通過不斷執行輸入掃描，程序執行，輸出刷新三個動作，執行完一個周期所用的時間稱為一個掃描周期，F(xiàn)X系列PLC掃描周期通常10-30ms；假如X0作為外部輸入計數用，掃描周期是20ms，在一個掃面周期內X0變化了多次，這個時候，計數就不準確了，如果引入中斷就可以解決掃描周期帶來的影響；

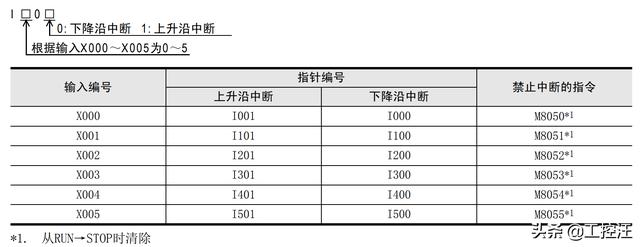

FX3U中輸入中斷對應的指針編號：

輸入中斷指針及編號

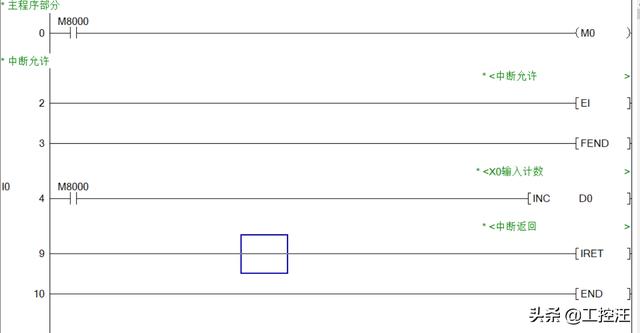

應用案例：X0作為外部輸入脈沖計數，X0的下降沿時觸發中斷進行計數；在三菱PLC的梯形圖編程中程序如下圖所示；

參考程序
