水的流量怎么計算(噸小時)，每小時水流量怎么計算？

投稿用戶 ? ? 創業雜談 ? 閱讀 1419

我們專注于：景觀設計水電的標準化，規范化，專業化研究。

我們致力于：通過視頻教程培訓，讓景觀設計師懂水電，水電設計師更專業。

今天介紹我們錄制的內部景觀水電視頻培訓教程水景部分，

第二章：景觀中水景的設計和計算。

景觀中水景的設計和計算

設計常見問題：

1. 部分水電設計師噴頭選型，水量計算，揚程計算，管徑選擇，水泵選型等不合理。造成實際效果不佳。圖紙不專業，不規范。

2. 景觀設計師不了解這一塊，審圖，和水電專業配合時有所欠缺。

教程學習解決痛點：

1. 能根據方案確定噴頭類型，選擇合理的噴頭參數。

2. 根據計算的水量，揚程，確定水泵規格參數。

3.根據流量，流速。確定管道的管徑。

4.能畫一些水景設計平面圖，系統圖。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

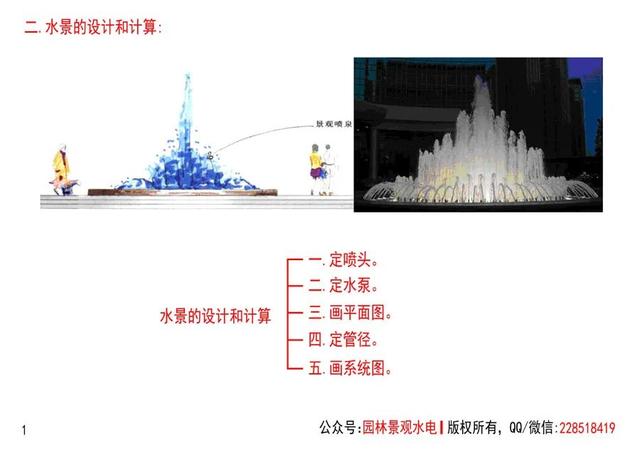

為了清晣?yán)斫鈱W(xué)習，我們把整個設計過程拆分模塊化，分成五步。

第一步：定噴頭。

第二步：定水泵。

第三步：畫平面圖。

第四步：定管徑。

第五步：畫系統圖。

第一步：定噴頭

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

做好這一步，要具備兩方面知識。

第一：理解常見噴頭的原理，特性。

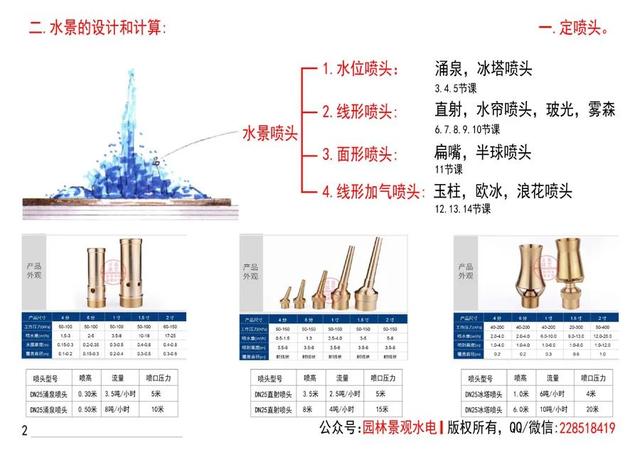

我們從四種分類展開來講。第一種：水位噴頭。第二種：線形噴頭。第三種：面形噴頭。第四種：線形加氣噴頭。

理解噴泉原理，特性。才能根據方案表達，周邊環境，水形效果等，選擇最合理的噴頭。

第二：合理選擇噴頭參數。能夠根據方案要求。選擇準確的噴水高度，流量，工作壓力等。

下面以一個實際的設計例子展開講，這樣更好理解。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

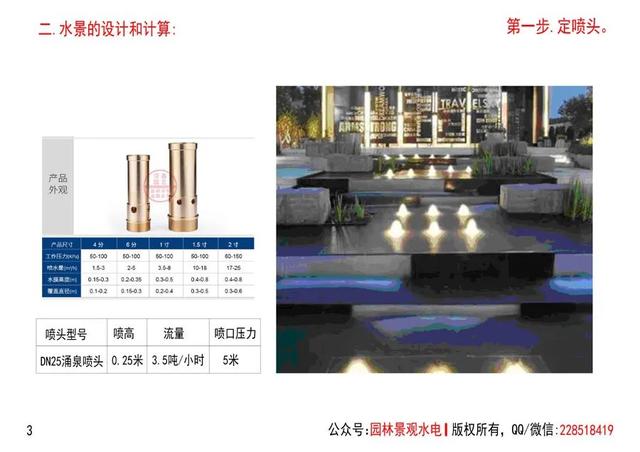

結合方案的要求。確定以下參數。噴頭的規格：DN25涌泉。噴水高度：0.25米左右。噴頭流量：3.5噸每小時。噴口壓力：5米。

第二步：定水泵

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

水泵規格參數由兩點確定。第一點：流量。第二點：楊程。

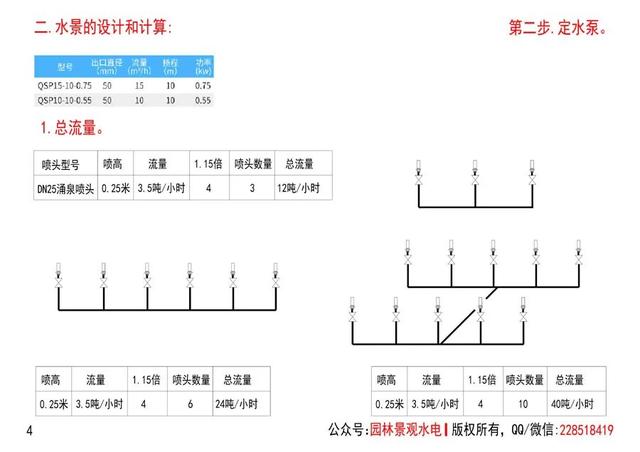

第一點，流量。我們統計單個噴頭的流量，噴頭的數量。再統計總流量。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

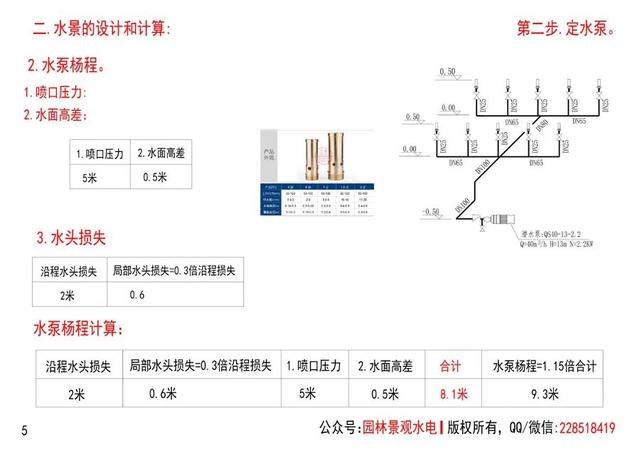

水泵的揚程，主要有三個部分組成。第一個：噴口的壓力。第二個：水面高差。第三個：水頭損失。

第一個：噴口壓力。參考廠家資料上噴頭的參數。

第二個：水面高差。參考園建的豎向標高。

第三個：水頭損失。包括沿程水頭損失和局部水頭損失。

沿程水頭損失：就是水在管道里摩擦阻力等，具體需要計算。

局部水頭損失：就是閥門，彎頭等這些阻力?？砂囱爻虛p失0.3倍估算。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

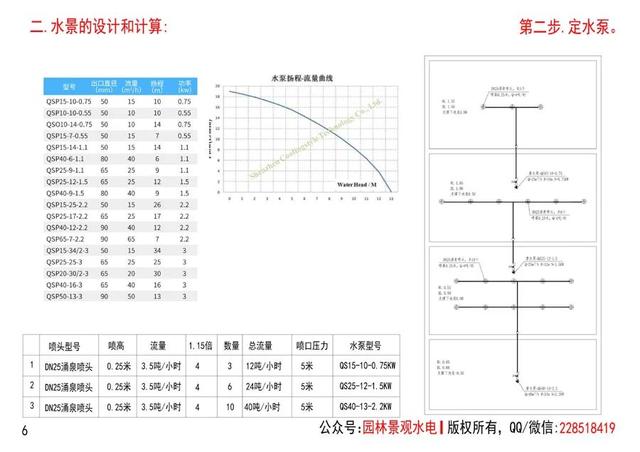

流量，揚程確定后。根據廠家的水泵規格參數，分別確定水泵的型號：QS15-10-0.75KW，QS25-12-1.5KW，QS40-13-2.2KW共三臺。

第三步：畫平面圖

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

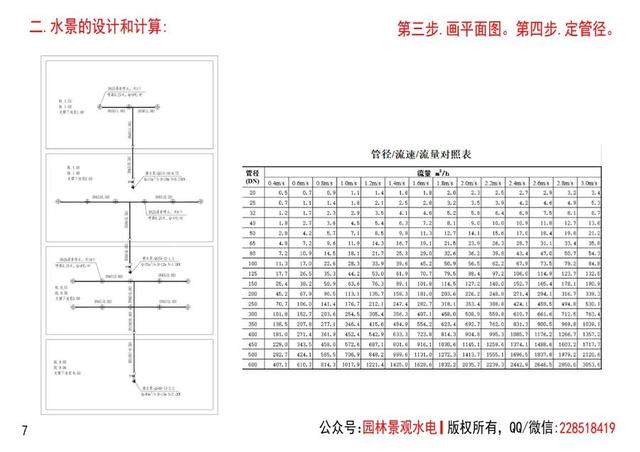

按方案噴頭的位置，布置在平面圖上。管道把他連接起來。確定的噴頭參數，水泵規格標在上面。

第四步：定管徑

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

根據計算的流量，流速，確定管道管徑。標在平面圖上。

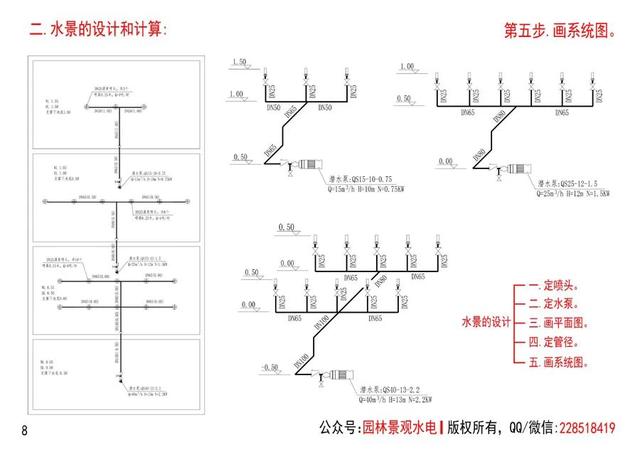

第五步：畫系統圖

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

對照平面圖，畫系統圖。噴頭的位置立管，下面有閥門調節。管徑，標高，噴頭參數，水泵規格標在上面。

這是我們設計的五步模塊化來畫水景，第一步，定噴頭。第二步，定水泵。第三步，畫平面圖。第四步，定管徑。第五步，畫系統圖。

為了加深理解。我們以不同類型的水景。示范設計講解。

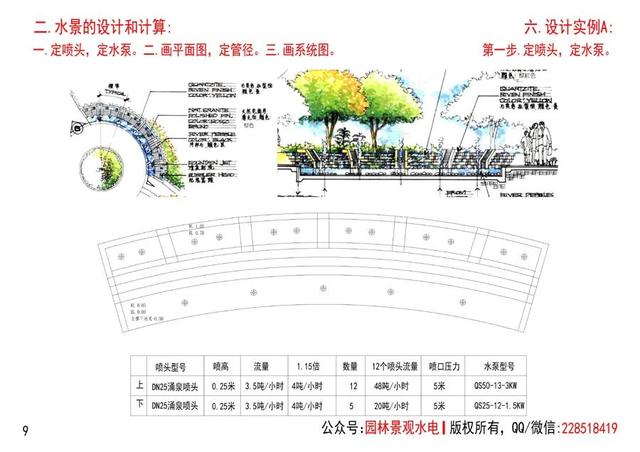

A：上下水池水景

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

根據方案，上面水池，下面水池，水池里一排涌水。

確定噴頭參數。噴頭規格：DN25涌泉。噴水高度：0.25米左右。噴頭流量：3.5噸每小時。噴口壓力：5米。

水泵型號：上面水池QS50-13-3KW一臺，下面水池QS25-12-1.5KW一臺。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

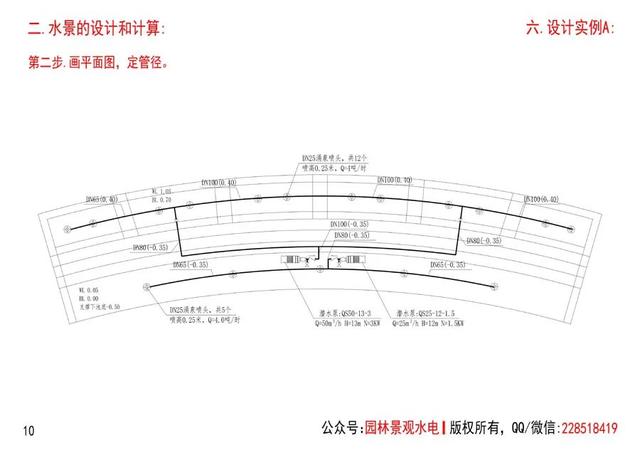

根據方案，噴頭布置在平面上，管道連起來，接到水泵。

定好的噴頭參數，水泵規格，標在上面。

再根據流量，水流速度，確定管道管徑。把管徑，標高標在上面。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

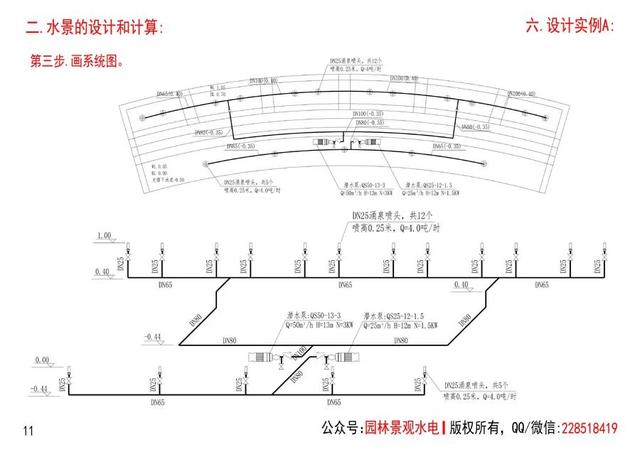

畫系統圖：對照平面圖。噴頭的地方，畫條立管，上面噴頭，噴頭下閥門。管道連起來。接到水泵。標上噴頭參數，水泵規格，管徑，標高。

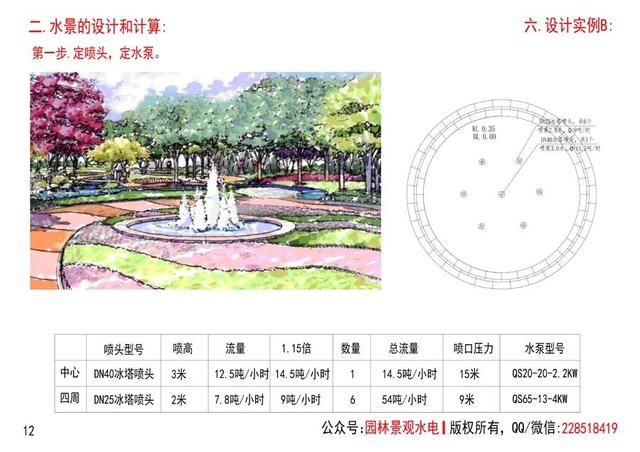

B：圓形水池水景

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

看方案的水型，根據對水景噴頭的分析，此處最適合選冰塔噴頭。

中心噴水：高度3米，流量12.5噸每小時，噴口壓力15米。

四周噴水：噴高2米，流量7.8噸每小時，噴口壓力15米。

中心噴水水泵：QS20-20-2.2KW一臺。

四周噴水水泵：QS65-13-4KW一臺。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

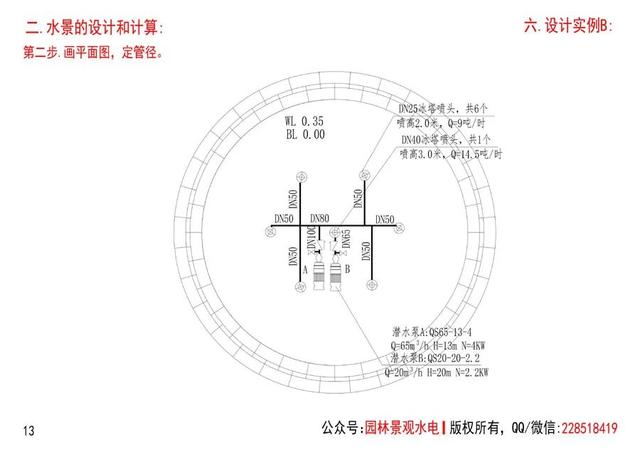

根據方案，把噴頭布置在平面上，管道連起來，接到水泵。根據流量，流速，確定管道管徑。管徑標在平面圖上。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

對照平面圖噴頭位置，畫系統圖。最后管道連接起來，接到水泵。管徑，噴頭參數，水泵規格標在上面。

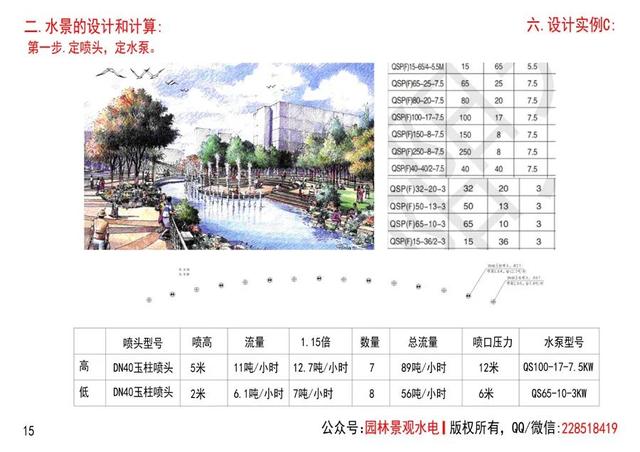

C:湖中噴泉

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

綜合方案圖片，噴水的高度不同，高低間隔布置。選DN40的玉柱噴頭。

高的噴泉:噴水5米高，流量11噸每小時，噴口壓力12米。

低的噴泉：噴水2米高，流量6.1噸每小時，噴口壓力6米。

高的噴水水泵：QS100-17-7.5KW一臺。

低的噴水水泵：QS65-10-3KW一臺。

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

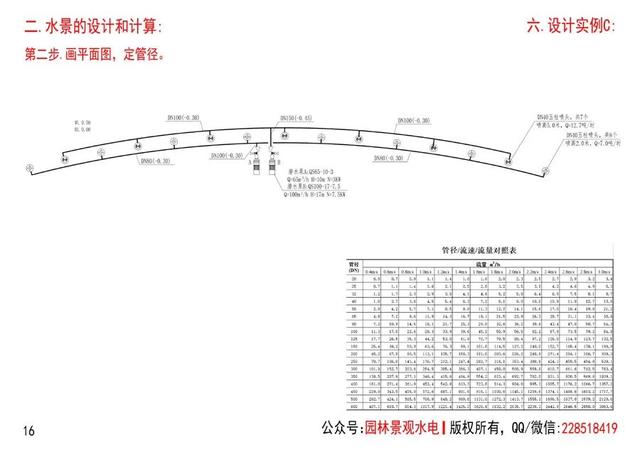

根據方案，把噴頭布置在平面上，管道連起來，接到水泵。根據流量，流速，確定管道管徑。管徑標在平面圖上。

先把噴頭布上去，噴水高的，用一條管子連起來，中間接到水泵。

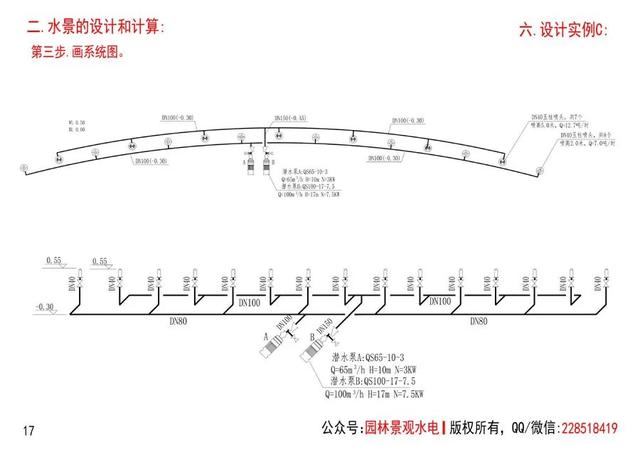

水的流量怎么計算(噸小時)，每小時水流量怎么計算？

對照平面圖噴頭位置，畫系統圖。最后管道連接起來，接到水泵。管徑，噴頭參數，水泵規格標在上面。

下次介紹第三章，涌泉設計的原理，安裝，設計手法。
