離心泵作為工業生產最常見的機械設備之一，大家都比較熟悉，但是提起汽蝕余量、允許吸上真空高度這些名詞，可能真正吃透的人并不太多。今天就和大家一起學習一下離心泵的安裝高度的確定。

一、汽蝕現象

泵在工作時，葉輪的入口壓力會降低，其中在葉片附近，液體壓力最低。如果低于液體當前溫度下的飽和壓力，液體就會汽化，形成許多微小的汽泡。

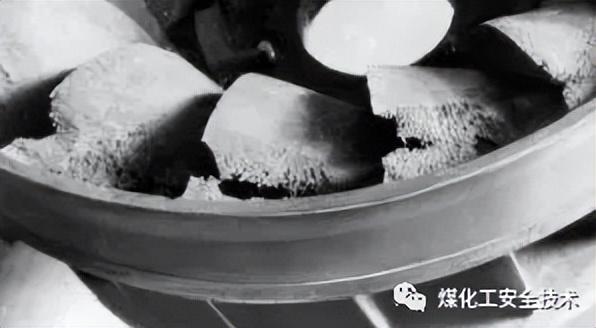

汽泡在隨液體流到葉道內壓力較高處時，外面的液體壓力高于汽泡內的汽化壓力，則汽泡會凝結潰滅形成空穴。瞬間內周圍的液體以極高的速度向空穴沖來，造成液體互相撞擊，使局部的壓力驟然劇增（有的可達數百個大氣壓），液體就像無數小彈頭一樣，連續地打擊金屬表面造成沖擊疲勞和剝裂。

液體流量計量控制儀，液體流量計量控制儀說明書？

上述這種液體汽化、凝結、沖擊，形成高壓、高溫、高頻率的沖擊載荷，造成金屬材料的機械剝裂與電化學腐蝕破壞的綜合現象稱為汽蝕。


二、汽蝕的解決方案

汽蝕一般在泵的設計、選型、系統布置時要詳細設計計算來避免，對于已經安裝運行的離心泵，如果我們發現現場的離心泵有明顯的汽蝕現象，可以采用以下方法來解決：

  1. 清理進口管路的異物使進口暢通，或者增加管徑的大?。?/span>
  2. 降低介質溫度；
  3. 降低泵的安裝高度；
  4. 重新選泵，或者對泵的某些部件進行改進，比如選用耐汽蝕材料等．
  5. 使泵體內灌滿液體或者在進口增加緩沖罐就可以解決．

三、汽蝕余量

  • 必須汽蝕余量NPSHr:（泵的抗汽蝕性能，泵內壓力降）

r代表required必需的，是泵本身的一項性能參數，泵一旦造好，必須汽蝕余量也就隨之確定，其值與管路系統和安裝條件無關，與液體的性質無關（不考慮熱力學因素）。

其物理意義是表示液體在泵進口部分（泵入口至葉片壓力最低點）的壓力降，也就是為了保征泵不發生汽蝕，要求在泵進口處單位重量液體具有超過汽化壓力水頭的富余能量。

必須汽蝕余量越小，表示從泵入口到葉片壓力最低點的壓力降越小，要求裝置必須提供的NPSHa小，因而泵的抗汽蝕性能越好。

  • 有效汽蝕余量NPSHa(或Δh）：（實際還有多少富余能量）

A代表available有效的，可以提供的

是指由泵安裝好、注完水后，由吸入裝置提供的在泵進口處單位重量液體具有的超過汽化壓力水頭的富余能量。（有多少富余能量，顯然是由系統和工藝管路決定）

有效汽蝕能量越大（富余能量越多），泵越不容易汽蝕。

有效汽蝕余量，除與安裝條件和管路系統有關外，還有介質密度（同樣的管路和安裝高度，水銀可能就吸不上來）、介質溫度、液體流量（流量越大，管路損失越大，富余能量越少）有關。

  • 允許汽蝕余量【Δh】（管路和系統設計時要保證的值）

一般為了保證不發生汽耗，要保證泵運行時的汽蝕余量必須要大于必須汽蝕余量，一般是在必須汽蝕余量的基礎再加上0.3m的安全量（有的地方也會取0.5m的安全量）

NPSHa≥NPSHr

【Δh】=NPSHr+0.3

四、泵的安裝高度的確定

離心泵的安裝高度是指泵的入口中心線到吸液池液面的垂直高度，用Hg表示。

泵的實際安裝高度Hg不能超過允許安裝高度【Hg】，即Hg≤【Hg】，否則就會發生汽蝕。

有效汽蝕余量=大氣壓比該溫度下液體飽和蒸汽壓高出的壓頭-泵入口管道比液面高出的壓頭-吸入管路的阻力壓頭

Δh=（P0-Pt）/ρg-Hg-Σhs

當泵葉片處剛好能發生汽蝕時，有效汽蝕余量Δh=必須汽蝕余量【Δh】。

實際設計時，要保證泵運行時的汽蝕余量必須要大于必須汽蝕余量，一般是在必須汽蝕余量的基礎再加上0.3m的安全量（有的地方也會取0.5m的安全量），稱為允許汽蝕余量，此時對應的泵安裝高度即為允許安裝高度或最大安裝高度。

泵的允許安裝高度=液面上方的氣壓比該溫度下液體飽和蒸汽壓高出的壓頭-允許汽蝕余量-吸入管路的阻力壓頭（直接拿來計算）

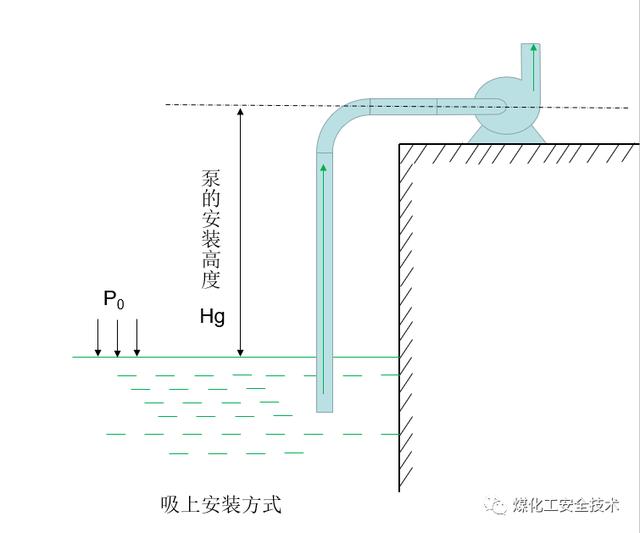

舉例說明1：(液上式布置)

某地大氣壓為10.3米水柱，輸送介質為30℃的水（對應的飽和蒸汽壓力為絕對壓力0.042MPa，4.2米水柱），泵的銘牌上標注的必須汽蝕余量為2米，已知吸入管路的阻力壓頭約為2米，求泵的最大安裝高度？

液體流量計量控制儀，液體流量計量控制儀說明書？

解：

泵的允許安裝高度=液面上方的氣壓比該溫度下液體飽和蒸汽壓高出的壓頭-允許汽蝕余量-吸入管路的阻力壓頭=10.3-4.2-（2+0.3）-2=1.8米

即:該泵的入口管道中心線最多只允許比吸液面高出1.8米，否則運行中將發生汽蝕

理解：大氣壓提供10.3米水柱的動力，其中1.8米水柱用于克服液體從液面到泵入口的靜壓力，2米用于克服入口管道的流動阻力，還有2米用于讓液體從泵入口流動到葉片壓力最低處，當前溫度下液體壓力低于4.2米就會汽化，我們還比他高了0.3米液柱的壓力，所以不會汽蝕。

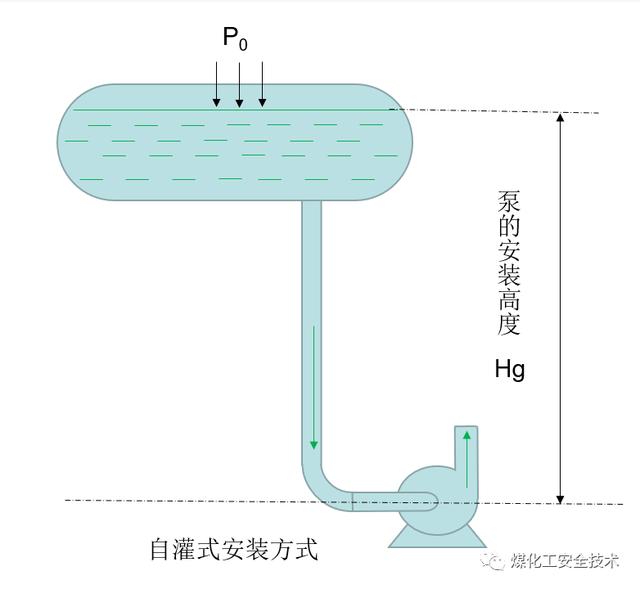

舉例說明2：（液下式布置）

某電廠所在地大氣壓為100kPa,除氧器內正常運行水溫102℃（對應的水的密度為956.9kg/m3），除氧器內液面上壓力保持20kPa，給水泵的必須汽蝕余量為1.5米，已知給水泵的入口管道阻力壓頭為1.7米，問該給水泵安裝時，入口管道最少要比除氧器運行液面低幾米？

液體流量計量控制儀，液體流量計量控制儀說明書？

解：

注意：本例中液面上方不是大氣壓，

液面上方的氣壓對應水柱=P/（ρg）=（100+20）×1000/（956.9×9.81）=12.78米

該壓力（120kPa）和溫度（102℃）下水的飽和蒸汽壓查表為108.9kPa

飽和蒸汽壓對應的水柱=P/(ρg)=108.9×1000/（956.9×9.81）=11.6米

泵的允許安裝高度=液面上方的氣壓比該溫度下液體飽和蒸汽壓高出的壓頭 – 允許汽蝕余量 – 吸入管路的阻力壓頭=12.78-11.6-（1.5+0.3）-1.7= – 2.32米

即:該給水泵的入口管道中心線至少要比吸液面低出2.32米，否則運行中將發生汽蝕。

理解：大氣壓加上除氧器內部的壓力一共給液體提供了12.78米水柱的壓頭，泵安裝在液面下2.32米又提供了2.32米的額外壓頭，所以泵入口管道中心線處有12.78+2.32=15.1米的動力壓頭，其中1.7米用于克服從除氧器流動到泵入口的流動阻力，1.5米用于克服從泵入口到葉片壓力最低處的壓力降，還有11.9米水柱的富余壓頭比102℃下水的飽和汽壓11.6米還高出0.3米，所以不會汽蝕。

本文部分內容為作者根據自己的理解原創，如有理解偏差出現謬誤，望私信告之，不勝感激。
