摘 要：

為準確分析現狀雨水管網健康狀態，提出一種雨水管網健康度評價方法。該方法基于水力模型模擬結果與管網測繪數據構建了包含排水能力指標與工程屬性指標的多層次評價指標體系，運用改進層次分析法(AHP)對指標賦權，利用逼近理想排序法(TOPSIS)進行信息融合，進而評價雨水管網健康度。以北京某區域為實例進行管網健康度評價，研究結果表明：該區域管網的排水能力得分為0.46,工程屬性得分為0.97,綜合健康度為0.61,綜合健康度等級為“中等”。管網健康度等級分布與內澇積水風險疊加分析發現積水位置均位于健康度較低的管道附近，驗證了方法的合理性。該方法不僅可以評價區域管網綜合健康度，還可獲得每根管道的健康度。在實際工程中，可分別從排水能力和工程屬性兩個角度針對等級較低的管網優先養護和改造，提升雨水管網運維與改造的效率。

關鍵詞：

雨水管道;健康度評價;指標體系;水力模型;降雨;城市內澇;排水管網;

作者簡介：

馬晴晴(1996—),女，碩士研究生，主要從事城市排水管網系統優化研究。

*王昊(1987—),男，講師，博士，主要從事城市排水管網系統優化研究。

基金：

國家水體污染控制與治理科技重大專項(2017ZX07108-002);

引用：

馬晴晴，吳珊，王昊，等． 雨水管網健康度評價與應用［J］. 水利水電技術( 中英文) ，2022，53( 3) : 195-204.

MA Qingqing，WU Shan，WANG Hao，et al． Health degree evaluation and application of rainwater pipe network［J］. Water Ｒesources and Hydropower Engineering，2022，53( 3) : 195-204.

0 引 言

雨水管網是排除地面雨水、防止內澇災害發生的重要基礎設施,若雨水管網健康度低，則無法充分發揮應有的排水能力和效率，影響城市正常的運行秩序和安全。因此，雨水管網作為城市排水系統運行管理的重要內容，需要對其健康度進行科學的診斷分析，及時地發現和解決關鍵管道存在的問題，確保雨水管網系統正常發揮排水功效，提高在役運行管網的健康度。

管網的健康性一般是指在規定的時間和條件下，其能夠穩定、持續地完成預定功能，且不對社會、經濟、環境造成負面影響的狀態。目前國內外對于雨水管道健康度評價的相關研究中，一類是基于管道的實際檢測結果展開評價。如方門福等采用CCTV技術、QV技術及人工巡視等手段檢測管道內部狀態，確定其結構性缺陷的類別和等級，進而提出根據管道缺陷狀況評價管道健康狀況的方法。缺陷類型識別常常依賴人工判斷，需要消耗大量人力物力，因此，有學者提出自動識別和分類缺陷的方法，如LI等提出一種基于卷積神經網絡的排水管道缺陷位置識別與自動分類的方法，為評估過程節省大量成本。管道存在結構性缺陷也往往會造成排水能力下降，甚至出現防澇工作效果不理想的現象,這種利用檢測結果的評價分析能夠直觀反映管道的物理狀態，便于后續的修復和改造。但是，地下管道的檢測技術是一項有風險、投資高且周期長的項目,且根據城市管網規模的不同，每年只能對一小部分的管網進行檢測。鄭茂輝等基于極限學習機(ELM)和粒子群優化(PSO)算法，建立新型排水管道結構性狀況評價模型。通過利用CCTV檢測樣本集對模型進行訓練，實現輸入管道的管材、管齡、管徑、埋深、管長、坡度和所在道路類型，得到管道結構性狀況的分類預測，但該模型需要大量的樣本數據訓練模型，才能實現較高的預測準確率，且評價中缺少對管道水力運行狀態的考慮。

另一類評價方法是將水力模型模擬結果作為評價指標，如袁浩應用暴雨洪水管理模型(Storm Water Management Model, SWMM)對實際管網數據建模，將模型模擬結果作為評價雨水管網健康度的依據。周小飛在評價運城內澇風險時，利用水力模型分析不同重現期暴雨條件下的城區內澇情況，并將節點的溢流狀況和管道充滿度作為評估雨水管道的排水能力的依據。ZHU等基于SWMM模型、投影追蹤方法、普通克里格法等提出一種估算排水區域淹沒風險的方法，并將該方法作為評價雨水管網的排水能力的依據。這一類評價方法主要基于水力模型等工具針對某些假設的工況進行模擬，而且，通常是將一個區域作為評價對象，且大多數研究的重點是內澇情況。因此，得到的評估結果往往不能直接反映每個具體管道存在的實際問題，指導后期改造工作的針對性不強。

還有一類評價方法是選取具有代表性的因子構建指標體系，再通過層次分析法、SPSS法、模糊綜合評價法等數學方法對指標體系進行權重計算及疊加分析，得到評價結果。如李曉靜基于管網普查數據與社會經濟因素對一定區域內的管網進行評價，評價指標包括：排水體制、管網密度、人均管長、管線體制、雨污混接、管徑銜接不當、管線斷頭、逆坡管道。評價結果可以反映一定區域的管網狀態，但無法體現單根管道的綜合狀況，且評價過程并不是只針對管網的狀況，還考慮了大量環境因素的影響。

以上研究可見，雨水管網健康度評價具有重要意義。本文根據雨水管道水力運行狀況和工程結構狀態分析提出雨水管網多屬性綜合健康度評價方法，該方法采用以排水能力和工程屬性為核心的多層次指標體系，從多角度分析健康度下降的原因，并依據評價結果給出管道改造和維護次序，使雨水管道的提升改造工作具有客觀的依據和明確的方向，進而為雨水管網系統的運行管理和升級改造提供科學的依據。

1 雨水管道健康度評價方法

構建合理的評價方法可以實現量化分析現狀雨水管網健康度。雨水健康度評價包括評價指標確定、指標值的確定和標準化、指標權重計算與健康度耦合。

1.1 評價指標確定

對于雨水管網而言，健康狀況主要體現在管網排水能力和工程結構屬性兩方面，其中排水能力指標直接反映出一定區域內管網在排水過程中的運行狀況，工程屬性指標是指管網是否滿足建設標準，反映管道所存在的隱患問題。

1.1.1 排水能力指標

排水能力指標是指能夠反映出管道在排水過程中運行狀態的指標，體現了管道排除雨水的能力，包括管道充滿度、檢查井溢流量、檢查井溢流時間、管道瓶頸狀態、管道排水標準，各指標具體含義如下：

(1)管道充滿度。

充滿度指管道內水深與管徑的比值，能夠反映管道剩余排水能力。若充滿度為1(滿管運行),則管道達到最大排水能力，處于超載狀態。

(2)檢查井溢流量。

溢流指管道在超載狀態下運行，雨水仍持續匯入管網，剩余的雨水從管道連接的檢查井處溢出的現象。溢出的水量越大，說明管道排水能力越不足。

(3)檢查井溢流時間。

指與管道連接的檢查井處形成溢流的時間，在一定程度上反映了該管道排水能力受限制的時間。溢流時間越長，表明管道及時排雨的能力越差。

(4)瓶頸管狀態。

指當管道發生超載且出現水力坡度大于管道坡度的現象；說明此時管道內的流量超過了其滿流設計流量，出現該現象的原因是管道自身的過流能力不足，并非受下游管道頂托作用。

(5)管道排水標準。

對不同重現期降雨條件下的管道狀態進行分析，將管道上游連接的檢查井是否出現溢流作為臨界狀態，判斷管道對應的排水重現期標準，即管道排水標準；該指標反映了管道對內澇風險緩解所能發揮的最大作用，排水標準值越高，說明所能及時排除的雨量越多，排水能力越強。

1.1.2 工程屬性指標

雨水管網在使用過程中應盡量避免出現的工程不合理現象包括：逆坡、大管徑接小管徑、斷頭管段、雨污混接、跌水過大；這些現象會影響管網的正常運行，且前四項指標一般情況下不允許出現在設計階段。但實際運行的管道往往會由于下列原因出現工程屬性不合理現象：(1)建設施工過程中的偏差。城市化進程加快導致管網系統建設的施工難度增加，工程誤差難以避免。(2)使用運行過程中未按照要求對管道進行日常養護。(3)建成的管道受到城市地鐵、高架路/橋建設，以及房屋拆遷等影響，出現位置、高程或連接關系的改變。(4)雨水管道受到地面不均勻沉降影響，發生位置或高程偏離等。本研究所涉及的工程屬性指標含義如下：

(1)逆坡。

指管道坡度為負值，管道的上游高程值小于下游高程值，管道若出現逆坡現象則無法依靠重力作用順利排雨。逆坡數值越大，則管道正常運行的困難越大。

(2)大管徑接小管徑。

指管道的管徑小于上游連接管道的管徑。出現該現象的管道排水能力較上游連接管道的排水能力弱，當該管道的排水能力受限時往往會影響上游管道的正常排雨，管徑差值越大，對上游管道正常排水產生不利影響的可能性越大。

(3)斷頭管段。

指一定區域內的管網最終無明確出水口，在該管段處終止封閉的現象。該現象易造成雨水進入管網后無法順利排走，易導致檢查井處溢流，管網無法正常發揮功能。

(4)雨污混接。

指由于雨水管道與污水管道之間出現錯誤連接的現象。若雨水管道誤接入污水管道，則雨水隨污水一同進入污水處理廠，影響污水處理廠的正常運行；若污水管道誤接入雨水管道，則未經處理的污水同雨水一起直接排放，容易引發污染環境的現象。即雨污混接現象會對排水系統正常發揮功能造成不利影響。

(5)跌水。

跌水指上下游連接管道之間存在高度差，雨水從上游管道自由跌落到下游管道的現象。跌水現象雖然允許在管道中出現，但較大的跌水數值往往會導致系統能量減少，影響排水效果，且水流沖擊對管道結構有一定的損害，跌水數值越大，則管網運行中存在安全隱患的可能性越大。

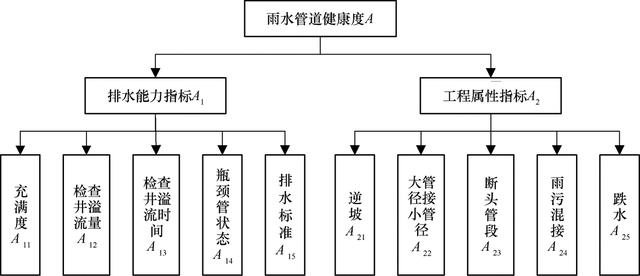

綜上，雨水管道健康度評價指標體系如圖1所示。

圖1 雨水管道健康度評價指標體系

1.2 指標值確定與標準化

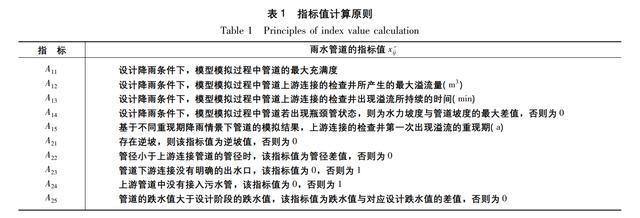

指標值能夠在一定程度上反映每個評價對象在各個評價指標下的優劣程度，指標值的確定需要合理統一的原則，且能夠反映不同評價對象之間的差距。其中，排水能力指標值的確定借助水力模型完成，將水力模型模擬結果作為指標值輸入的依據。隨著水力模型的不斷發展進步，其計算過程更加接近真情況，且計算結果與管網實際運行狀態也較為吻合，現已作為分析管網排水能力的重要工具。依據管網基礎數據構建一維管網水動力模型；依據檢查井進行子匯水區劃分并通過土地利用數據提取產流、匯流參數，構建產、匯流模型；依據地形數據并進行二維網格剖分構建二維地表漫流模型。將以上模型進行耦合模擬，可獲得管道充滿度、節點溢流量等管網排水過程模擬結果，以及地表積水深度和積水范圍模擬結果?；谀Ｐ湍M結果，統計管道在設計降雨條件下的運行狀況，作為A11、A12、A13、A14指標輸入數值的依據；統計不同重現期降雨情景下的模擬結果，作為A15指標的輸入數值的依據。工程屬性指標值的確定依據管網測繪數據進行確定。指標值x′ij的計算原則如表1所列。

各指標之間由于量綱和量級的不同，存在不可公度性，為綜合評價帶來不便。為統一分析指標，需對指標值進行異常值處理和標準化處理。其中異常值根據各指標值的散點圖確定，將異常值重新確定為非異常值區間內的相應上限或下限。指標的標準化處理采用極值處理法,通過數學變換消除原始指標量綱和量級的影響，其計算公式為

式中，xij為標準指標值；mj為j指標的最小值；Mj為j指標的最大值。

其中在標準化過程中極小性指標采用式(1),極大性指標采用式(2),采用該方法處理后的數據分布范圍為[0,1]。

1.3 指標權重計算與健康度耦合

1.3.1 指標權重計算

為體現各個評價指標在雨水管網健康度評價過程中的相對重要程度，需要對指標賦予相應的權重系數。對于影響較大的指標，需要重點關注，應賦予較大的權重，反之，則賦予較小的權重。

第一級指標A1和A2的權重確定采用專家打分法,依據專家知識結合實際情況確定權重Ug(g=1,2)。對于本文方法，工程屬性指標在一定程度上會影響排水能力指標，因此在管網健康度評價時，以排水能力指標為主，工程屬性指標為輔，進行權重分配。第二級指標的權重需要利用指標信息并結合一定主觀因素進行確定，故采用基于排序法的改進AHP法計算重w2k(k=1,2,3,4,5)。主要的計算步驟如下：(1)分別確定兩類屬性指標的重要性順序；(2)采用(0,1,2)三標度法建立比較矩陣；(3)利用極差法構造判別矩陣；(4)通過一致性檢驗后，計算水力屬性指標權重w1h(h=1,2,3,4),與工程屬性指標w2k(k=1,2,3,4,5)。

最終，各指標的綜合權重wj(j=1,…,8;∑j=18wj=1)∑j=18wj=1)為對應的一級指標權重Ug(g=1,2)與二級指標權重(w1h(h=1,2,3,4);w2k(k=1,2,3,4,5))的乘積。

1.3.2 健康度耦合

為耦合計算多指標維度下雨水管道在不同類型指標中的得分情況和健康度評價結果，采用“逼近理想排序法(TOPSIS)”進行信息融合。通過評價對象與最優解和最劣解的之間的距離進行排序，將每根管道作為一個方案，將評價指標看作方案的各種屬性，完成多指標評價與多屬性決策之間的轉化，決策準則即為各管道的評價結果。該方法能充分利用原始數據的信息，其結果能精確地反映各評價對象之間的差距，且對數據分布及樣本含量沒有嚴格限制，計算過程簡單易行。健康度耦合的步驟如下，排水能力指標的得分和工程屬性指標的得分的計算同理。

(1)構造加權規范化矩陣Y

(2)確定正理想決策方案A+和負理想決策方案A-

(3)分別計算每個方案Ai到正理想方案A+和負理想方案A-的距離B+i和B-i

(4)計算每個方案到理想方案的貼近度zi,貼近度zi即健康度

將zi從小到大進行排序，排序結果反映了雨水管網的健康狀況順序。根據專家意見以及研究區域的實際情況選擇分級的界限，將健康度分為三個等級：較差、中等和較好。將每根管道管長li占管網總長的比重作為權重，通過式(7)計算雨水管網整體的綜合健康度Z值

本研究分析雨水管網健康度評價的整體流程如圖2所示。

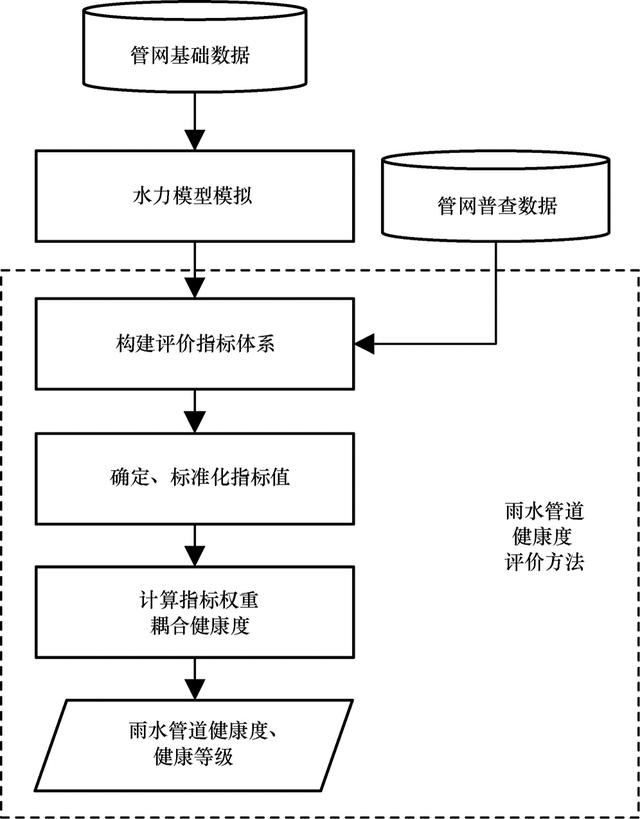

圖2 雨水管道健康度評價分析的流程

2 實例研究

2.1 研究區域概況

以北京某區域的雨水管網數據為例進行健康度評價方法的驗證研究。該區域總面積為4.82 km2,現狀管網總長度22.03 km, 雨水管網的設計重現期為3 a。該區域管網無法及時排除設計重現期內的降雨，且在暴雨事件下積水現象嚴重。依據研究區內基礎數據(包括：管道、檢查井、土地利用等)構建一維產匯流與管網水動力模型，依據高程數據構建二維地表漫流模型，并將一二維模型耦合，用于排水過程的模擬計算。研究區管網分布及地形分布如圖3和圖4所示。

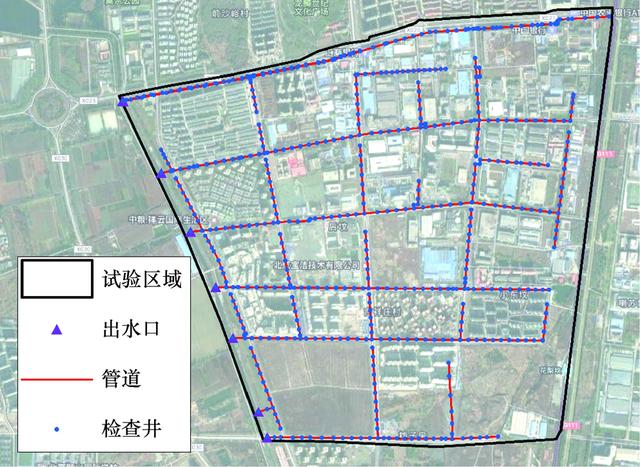

圖3 研究區域內現狀雨水管網分布

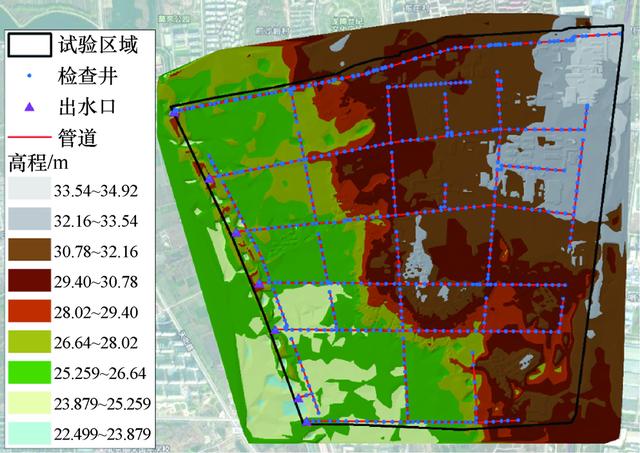

圖4 研究區域內高程分布

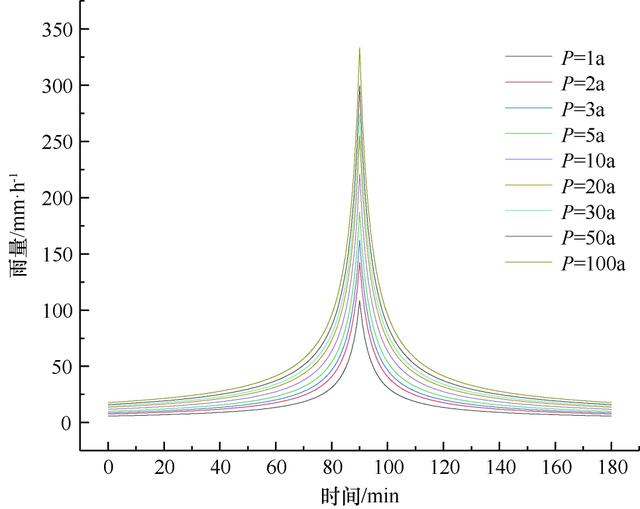

依據該區域所在地的降雨相關資料以及規范，確定不同重現期下降雨過程，生成的降雨過程線如圖5所示，將降雨過程數據輸入到水力模型中生成相關的降雨事件。主要模擬重現期為1 a、2 a、3 a、5 a、10 a、20 a、50 a、100 a, 降雨歷時為180 min的情景，作為分析管網的排水狀況的依據。

圖5 降雨過程線

統計該區域汛期易澇點位置，將其作為模型精度檢驗的依據。易澇點發成積水時，降雨強度與重現期為10 a的降雨相近。因此將10 a情景下的積水情況與易澇點進行疊加分析以驗證模型精度，如圖6所示。從圖6可以看出模擬的積水范圍涵蓋了易澇點位置，模型具有較好的精度。

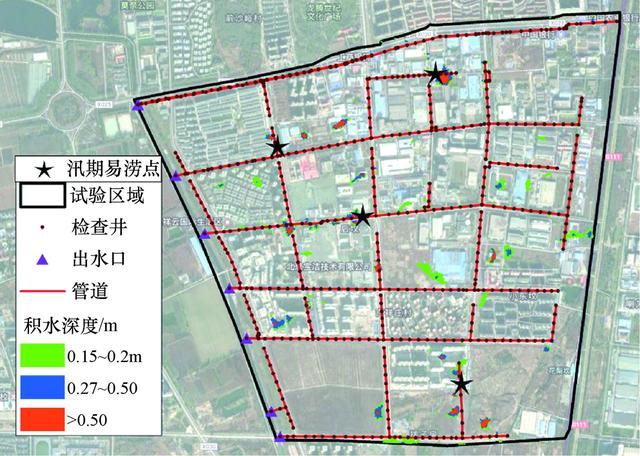

圖6 積水模擬結果與易澇點位置

2.2 雨水管道健康度分析

2.2.1 指標值確定與標準化

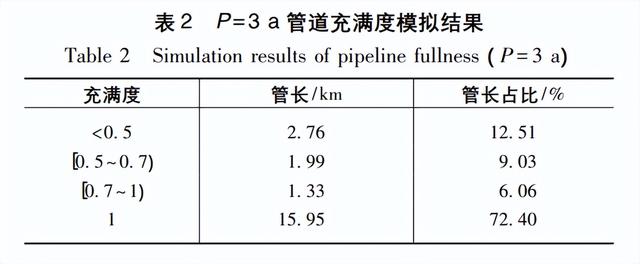

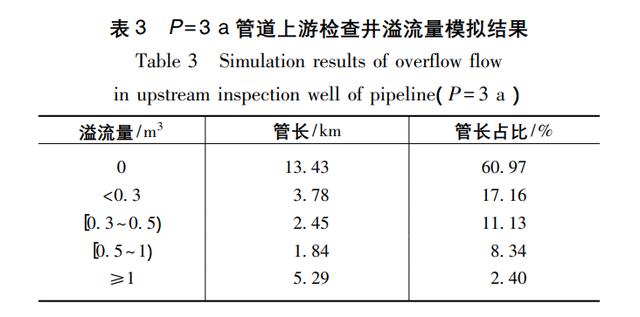

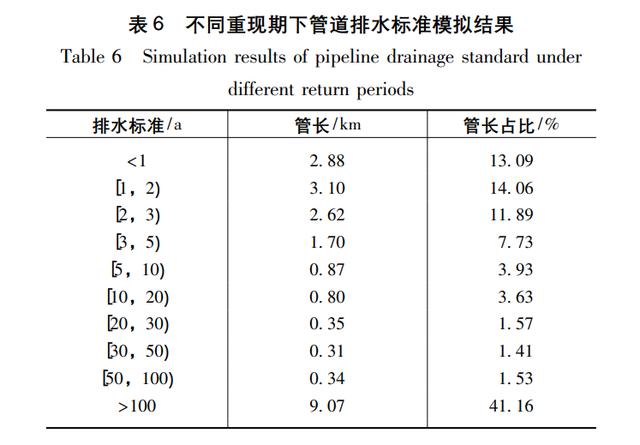

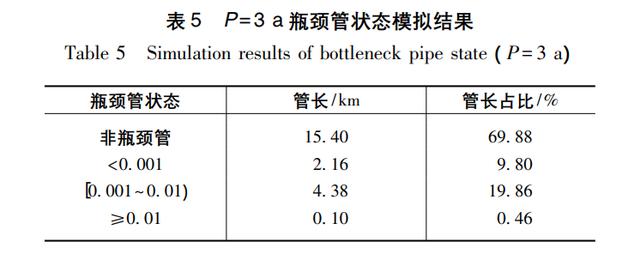

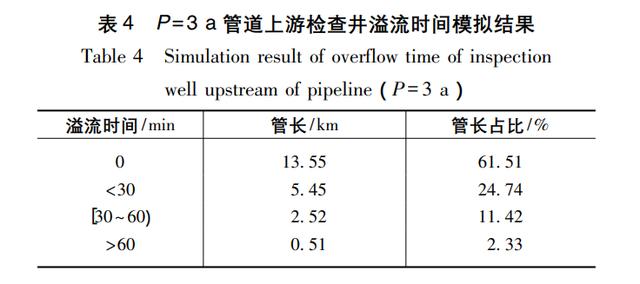

該區域管網在P=3 a情景下存在滿管運行的管道占72.40%,上游檢查井溢流量超過1 m3的管道占2.4%,上游檢查井出現溢流的時間超過30 min的管道占13.75%,瓶頸管狀態較為嚴重，即水力坡度超管道坡度達0.001的管道占20.32%;根據該區域管道在不同情景下的模擬結果，發現排水標準不足3 a的管道占39.04%。具體模擬結果如表2—表6所列。

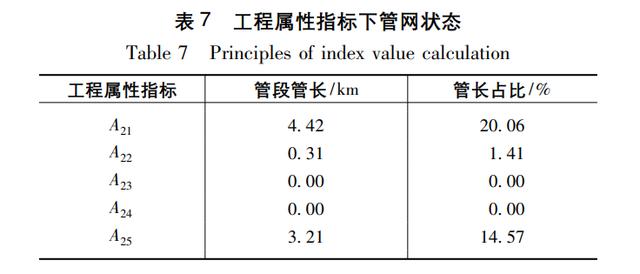

根據該區域雨水管網測繪數據，確定工程屬性指標下的管道狀態，具體結果如表7所列。

該區域的管網存在逆坡和跌水的現象較為嚴重，僅有很少一部分的管段存在大管徑接小管徑的現象，且不存在雨污混接和出水口不明確的現象。

根據指標值的分布情況確定是否存在異常值，并將其中的異常值重新確定為非異常值區間內的相應上限或下限。根據式(1)和(2)對各項指標的數值x′ij進行數學轉換，完成對指標值進行標準化處理。對指標值進行異常值處理和標準化處理后，標準指標值xij的分布情況如圖7所示。

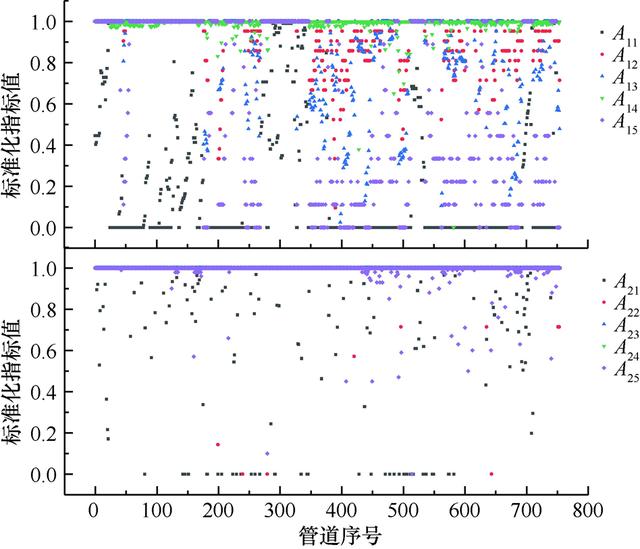

圖7 標準指標值分布

2.2.2 指標權重計算與健康度耦合

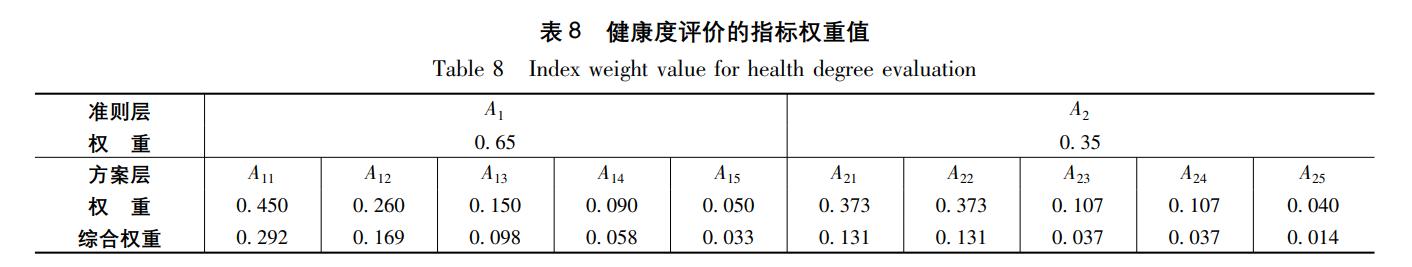

根據專家意見，確定該區域內水力屬性指標與工程屬性指標的相對重要程度，最終確定A1和A2的權重分別為0.65與0.35。水力屬性指標與工程屬性指標權重分別基于排序法的改進AHP法確定，依據專家意見確定排水能力指標的相對重要順序為：A11>A12>A13>A14>A15;工程屬性指標的相對重要順序為：A21=A22>A23=A24>A25,據此構建兩類指標的比較矩陣與判斷矩陣，并進行一致性檢驗,根據CR=CIRI<0.1CR=CΙRΙ<0.1進行判斷，其中CI值分別為0.001和0.000 3,RI為1.12,由此可見判斷矩陣滿足一致性。指標權重的計算結果如表8所列。

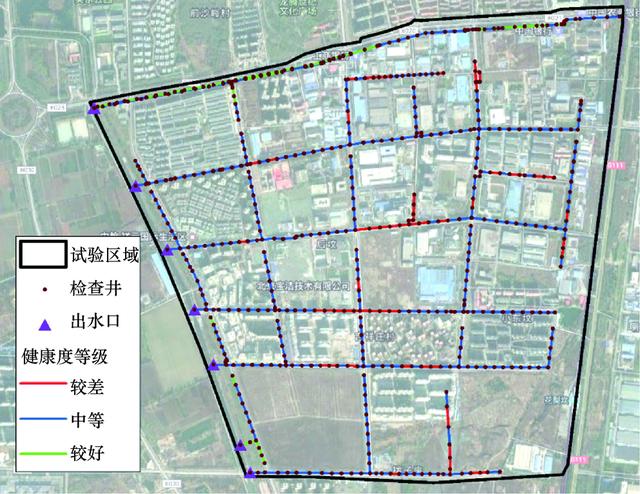

根據式(3)—(6)計算每根管道的健康度，并從小到大進行排序，健康度數值最小為0.37,最大為1;根據專家意見以及該區域的實際情況，最終確定取健康度數值為0.50和0.75作為界限，將健康度分為三個等級：較差、中等和較好。該區域雨水管網健康度等級的分布如圖8所示。根據式(7)可得到該區域雨水管網的綜合健康度為0.61,整體健康狀況處于中等水平。同理，可得到該區域的排水能力指標的綜合得分為0.46,工程屬性指標的綜合得分為0.97,因此，相比工程屬性類指標，水力屬性類指標應作為該區域管網養護和局部改造的重點。

圖8 雨水管道健康度等級分布

2.3 健康度評價結果的合理性驗證

為了驗證該區域雨水管道健康度評價結果的合理性，首先需要分析健康度是否能充分反映管道的狀態，同時將健康度評價結果與積水風險結果疊加分析，分析兩者之間的相關性。

2.3.1 健康度評價結果分析

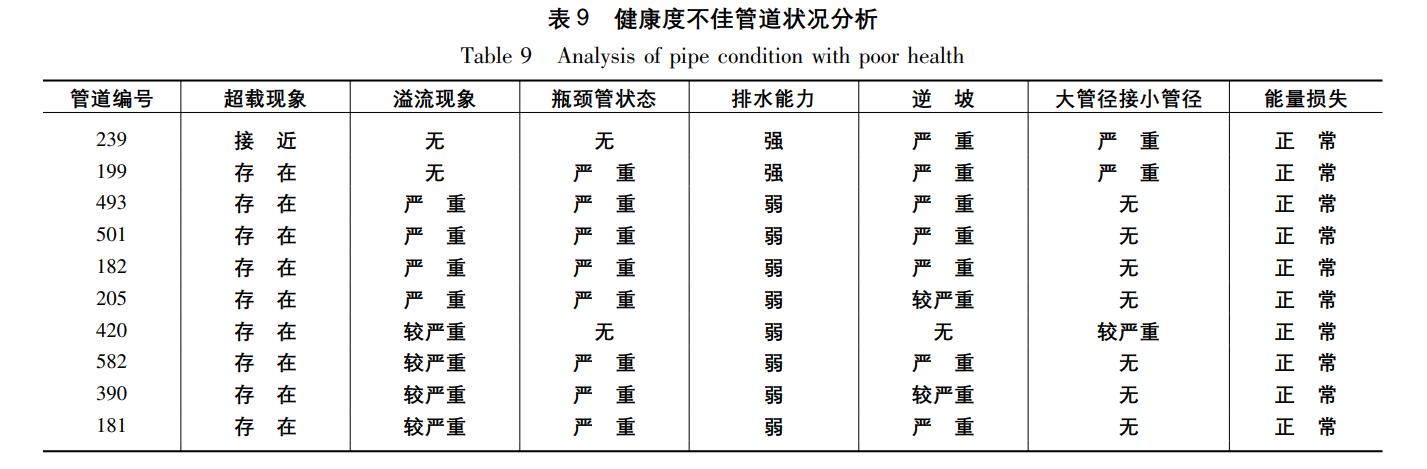

根據雨水管道健康度的排序情況，檢索到健康度最差的十根管段，并對其進行分析，分析結果如表9所列。

根據結果可知，健康度評價結果可以反映出管道存在的問題及其嚴重程度，根據健康度評價結果可以快速定位管網系統中健康狀況較差的一類管道，并通過指標分布情況確定管道存在的具體癥結，對后續養護和改造工作有指導作用。

2.3.2 積水風險與健康度等級的疊加分析

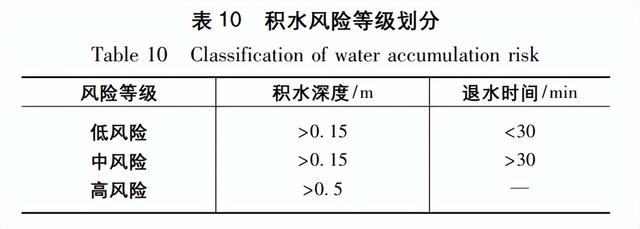

當積水深度和退水時間達到一定數值時會影響人們的正常生活，甚至會對生命財產造成威脅。雨水管網對緩解積水風險有直接作用。利用水力模型構建該區域的2維地表漫流模型，根據模擬結果對積水風險進行評估。風險評估標準如表10所列。

由于該區域管網的設計標準為3 a, 故將降雨重現期為3 a一遇時積水風險評估結果與管網健康度等級疊加分析，分析結果如圖9所示。發現積水風險較大的一些區域附近的管道健康度等級也相對較差。說明雨水管道的健康度評價結果有一定合理性。

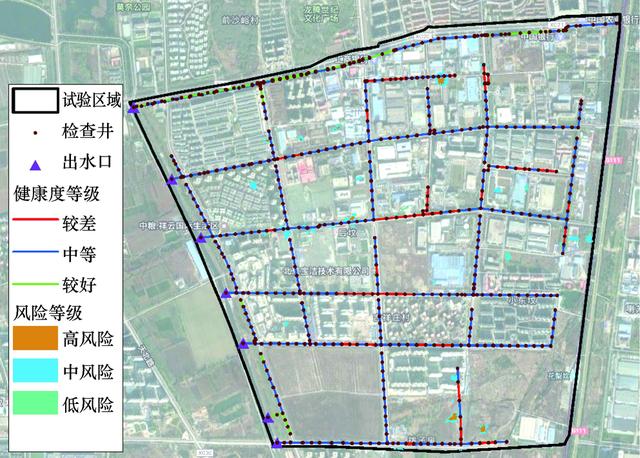

圖9 積水風險分布與管道健康度等級分布

2.4 結果討論

本文方法適用于具有管網測繪數據的相關區域，所涉及的綜合健康狀況評價方法，既考慮了管網排水能力因素，也考慮了工程屬性因素，健康度評價結果反映了每根管道健康度等級和存在的結構問題，能夠依據每根管道的健康度等級，制定管網養護、改造的優先次序，并結合結構問題制定整治方案。

3 結 論

(1)運用水力模型模擬結果和雨水管網測繪數據分析了現狀雨水管道的健康狀況，構建以排水能力和工程屬性為重點的多屬性指標體系，使得雨水管網健康度的評價分析更全面。

(2)針對實際案例，運用本文方法進行了健康度評價，通過分析健康度較差管道的實際狀況，以及將評價結果與積水風險等級進行疊加分析，驗證了方法的合理性。

(3)評價結果包含了區域內所有雨水管道的綜合健康度、每根管道的健康度以及管道存在的健康問題，在實際的工作中，可依據健康等級制定管網運維和改造的優先次序。

由于缺少淤堵、破裂等管網摸查檢測數據，因此本文方法未考慮這類缺陷性指標，有待數據完善后進一步研究，使得本文方法的評價指標更加全面。
