一、工程描述
IPS彩屏+按鍵+背包+風扇,全集成于一體。
ExpressLRS 發射 TFT彩色屏幕更絢麗,使用模塊(ESP32主控 E28射頻)拼裝而成,品質和效果有保障,且容易制作。

二、設計特點
- 模塊化拼裝E28、ESP32、DCDC穩壓,單面集成。
- 炫酷彩屏、5維按鍵、背包功能、散熱風扇、RGB燈。
- 簡約外殼易打印,屏幕 按鍵 風扇固定在“發射”主板上。
三、模塊設計(10部分)
1.ESP32模塊:
推薦不帶天線的ESP32-WROOM UE,或ESP32 U等接口,如果采用帶pcb天線的需要裁切掉;
2.億佰特e28 2g4m27s射頻模塊
lora調制信號,SX1280芯片,需要更換電阻使用外置天線,裁切pcb天線;
3.擴展顯示板
通過1.27mm排母,“排針”對插在發射板上,減小外殼復雜度;
4.0.96寸tft彩色顯示屏
160×80分辨率,支持接插裸屏8P、焊接裸屏13P;
5.5向按鍵控制屏幕
高頻頭可外接使用USB供電,便于非開源的遙控;
6.發射板和擴展板
基本上都是單面布局,便于 用十塊錢‘LED拆焊臺’焊接 減小制作難度;
7.散熱風扇
可固定在發射板上,且不高于底盒空間,減小外殼的復雜度;
8.JR插座
B2541BW不好買,可以考慮買2.54錯位腳排母(5p,多的可以裁斷),已設計對應焊盤。購買排母注意“塑高”不大于7.1mm,否則接觸不良;
9.5維按鍵

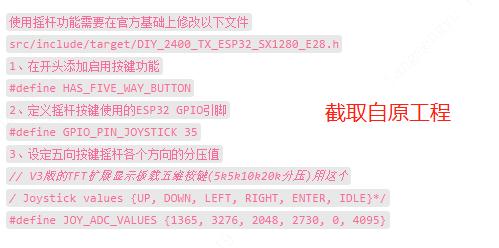

使用分壓電阻5K、5K、10K、20K(5K可以由2個10K疊高高等效),根據原理圖分壓得到的值分別為1/3、1/2、2/3、4/5、0、1,根據引腳順序16342-和 *4096得出‘上下左右中空’value值為1365、3276、2048、2730、0、4095;
10.外置接口
1.25插座,可外接5-24v電源,外部輸入Sport遙控信號,引出tx rx刷機口。
四、分壓值計算(4部分)
請各位把自己塵封角落的《電路分析》和《模擬電路》課本翻出來,我們分壓值計算小課堂即將開課。
joystick通過10K電阻接到3.3v獲得基準電壓。
測量按下不同方向按鍵時的joystick – GND電壓讀數V , V / 3.3 x 4096=values值。
1.調整DC降壓模塊

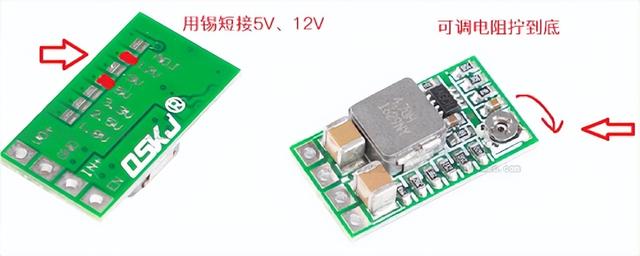

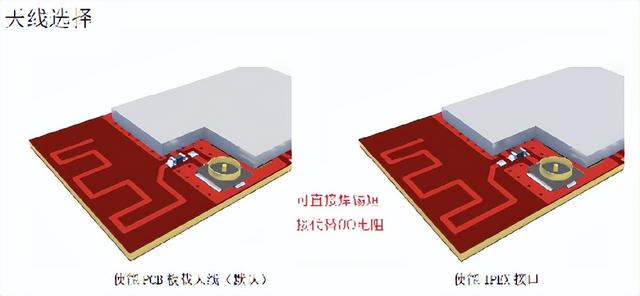

先調整DC降壓模塊到3.45V(然后背面整面貼膠帶絕緣),E28切換選擇外置天線,裁切pcb天線。


2.焊接
焊接ESP32模塊、3216鉭電容10uf、10k電阻、boot按鍵。
可用10元的“PTC加熱臺/LED拆焊臺”進行焊接:
- 給焊盤用烙鐵預上錫后(有條件涂上助焊膏);
- 將元器件一一放好;
- PCB移至加熱臺上加熱;
- 一會兒錫融化就焊接好了。
3.連接
USB TTL串口工具(CH340)刷固件,連接到PCB板子:
- TTL———發射PCB;
- TX———RX;
- RX———TX;
- 3.3V——-3.3V;
- GND——-GND。
注意檢查串口工具必需是3.3,別接了5V?。?!
4.調試
按住BOOT按鍵接上電腦USB口。
地面站選擇目標DIY_2400_TX_ESP32_SX1280_E28(過渡用,tft屏不會亮,看下面步驟刷入定制支持tft的固件),UART刷寫方式。
勾選好參數、對頻密碼后點擊開始。
提示成功后斷開所有連接,再焊接B2541座子、RGB燈、DC降壓模塊、E28模塊等其它原件,給E28接上IPEX1轉接線和2.4G天線。
tips:
以后刷機可以用WiFi方式(高頻頭上電60秒未連接遙控會進入wifi升級模式綠色雙閃)刷入附件壓縮包中提供的定制TFT固件。
五、注意事項:
1.外置供電
建議大于7V。
2.高頻頭風扇
散熱風扇25x25x7mm,安裝孔位20x20mm 固定到發射板上,固定方式自行考慮。
注意葉片不能抵住E28和外殼。
3. 刷寫發射
焊接最小必要元件ESP32模塊、3216鉭電容10uf、挨著的10k電阻、boot按鍵、三個100歐電阻。(焊接完必須測短路)使用USB-TTL工具(ch340g等),按照底面指示接,按住boot再接上電腦。
4.固件
可以先地面站刷普通的DIY E28固件,之后再進入wifi 刷寫我提供的TFT彩屏固件。
5.5維按鍵
若只有中間按鈕生效,那么請拆下旋轉180度焊接。
因為不同廠家可能把5腳com地跟2腳cent互換了。
拆焊貼片模塊,可烙鐵加熱引腳時,插入薄的剃須刀片,即可逐個引腳分離開。
6.發射板
背面的背包功能,需要刷寫01f后再焊接ESP32與01f通信。
7.RGB燈
若無法工作,考慮旋轉180度,標志那個腳朝左上方。 以兼容不同引腳定義。
8.焊接
焊接時打開對應html文件查看元件擺放位置。
- 使用接插排線的TFT屏,2塊PCB板的厚度應該都為1.6mm;
- JR底盒內高17-螺柱4.5,可用高度12.5;
- 按鍵高2mm(包容屏幕的1.5mm);
- 上PCB板即擴展板1.6mm;
- 1.27排針?biāo)芰?.7mm;
- 1.27排母塑高4.6mm;
- 底部pcb發射板1.6mm = 1mm 預留屏幕與盒子上蓋間隙。
如果使用焊接TFT屏13p,因排線占用屏幕底部空間,建議PCB厚度1.2mm,1.27排母選塑高4.3mm。

六、電路設計欣賞

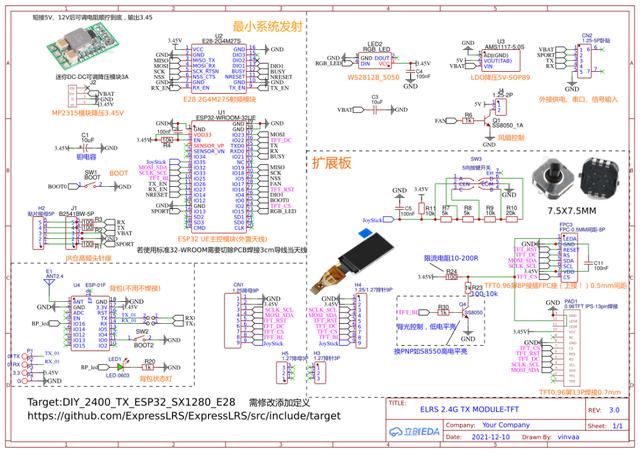

原理圖

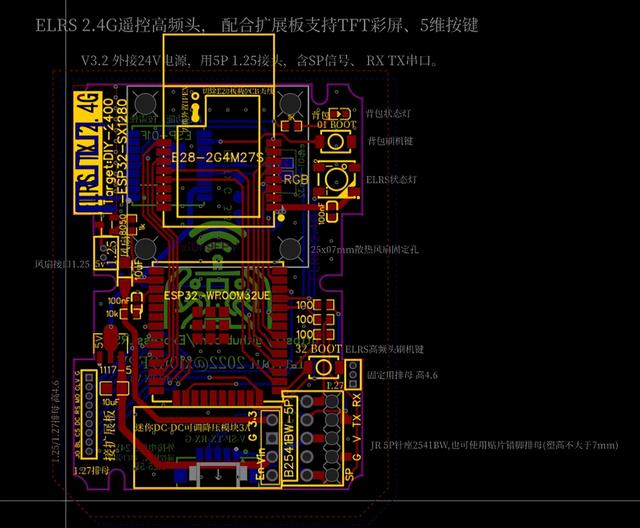

PCB圖

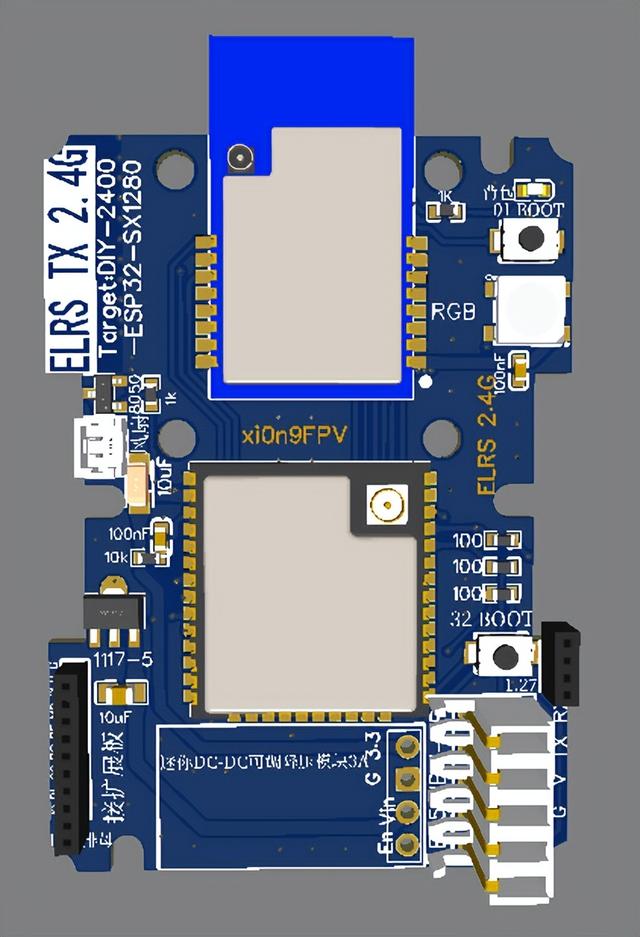

3D圖
據小編的硬件工程師同事所說:“這是一個遙控器,可以做很多東西的”。[紫薇別走]

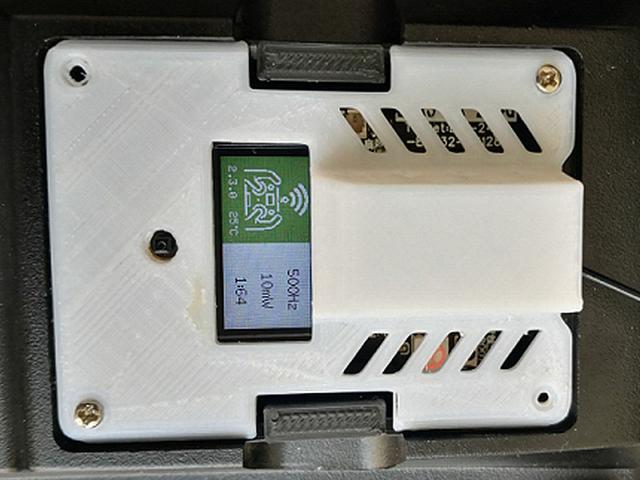

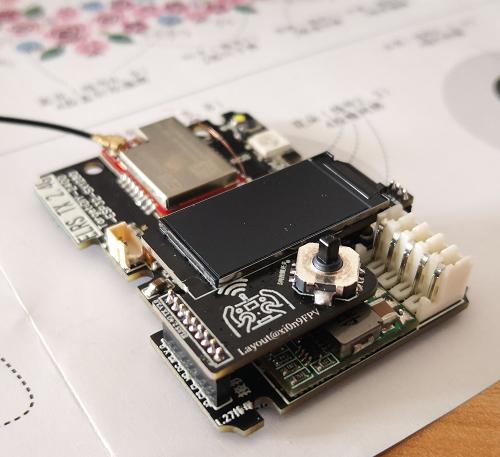

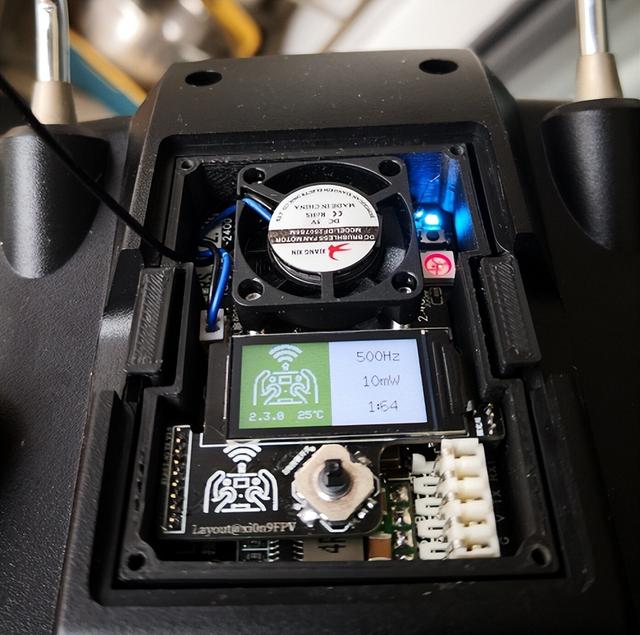

實物圖
