附件一：低壓配電網理論線損計算分析

線損理論計算是根據配電網的實際負荷及正常運行方式，計算配電網中每一元件的實際有功功率損失和在一定時間段內的電能損失。通過理論線損計算可以鑒定配電網結構及運行方式的經濟性，發現電能損失在電網中分布規律，考核實際線損是否真實、準確、合理以及實際線損率和技術(理論)線損率的差值，明確低壓配電網運行管理的現狀，對降損工作提供理論和技術依據，確定技術降損的主攻方向，提高節能降損的效益，實現線損精益化管理的要求。

一、低壓配電網各類元件損耗分析模型

由于電力系統的潮流分布是時時變化的，功率損耗△P實際上是時間的函數，所以，電網的電能損耗△W是電網功率損耗△P在某個時間周期T上的積分，即：

電網的功率損耗△P主要包括線損△PL和變損△PT兩部分，其他的，諸如變電站的動力（操作電源等）、加熱、照明等站用電負荷，互感器、電抗器、電容器等直接接入電網的一次設備，以及電壓電流互感器二次負載的繼保、電能表等測控裝置，在實際電網運行中也有小部分功率損耗。

（一）低壓配電網線路

線路是電網中的電能損耗主要元件，其Π型等值電路如圖6-1所示。

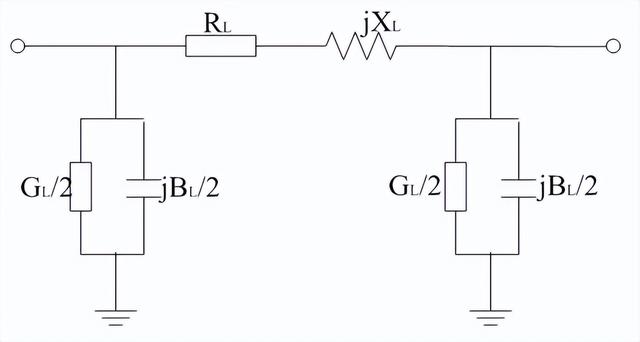

圖6-1 輸電線Π型等值電路

總功率損耗△PL包括對地電導損耗PG和線路載荷損耗PR兩部分，由于線路對地電導損耗主要是由于絕緣子泄露和電暈引起，所以在低壓配電網可作忽略處理；低壓配電網線路損耗一般就是指線路載荷損耗，其與載流量、運行電壓、線路型號、傳輸距離以及負荷沿線分布情況有關，數學表達式為：

式中：

P—載荷；

U—線路運行電壓；

λ—功率因數；

ρ—線路電阻率；

ι—線路長度；

Α—線路截面。

（二）配電網變壓器

變壓器的

型等值電路見圖6-2。

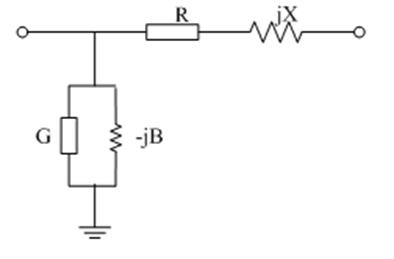

圖6-2 變壓器Γ型等值電路圖

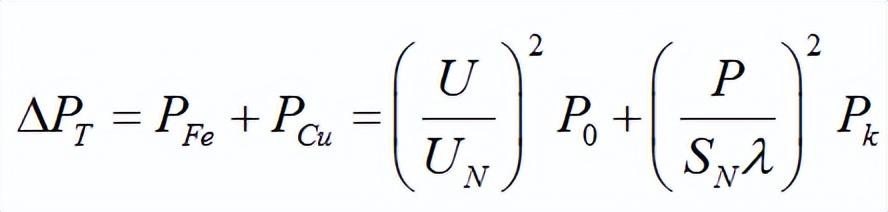

變壓器總功率損耗△PT包括鐵耗PFe和銅損PCu兩部分：即：

式中：

PFe—勵磁支路的渦流損耗；

PCu—變壓器線圈的電阻損耗。

（三）電纜及無功補償電容器介質損耗

根據無功補償電容器的介質損失角的正切值tanδ，其定義為tanδ=P/Q，所以電容器有功損耗為P=Q tanδ，再根據無功補償電容器的投運時間T，無功補償電容器的損耗電量：

同理，電纜線路應計及絕緣介質中的電能損耗。電纜介質損耗電能(三相)：

式中：

U— 電纜運行線電壓，kV；

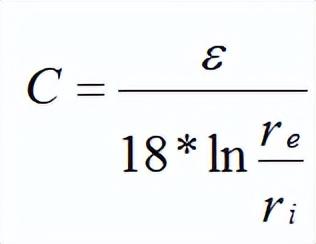

C— 電纜每相的工作電容，可以由產品目錄查得，或下面的公式計算，F(xiàn)/km；

式中：

ε— 絕緣介質的介電常數，可由產品目錄查得或取實測值；

γε— 絕緣層外半徑，mm；

γi— 線芯的半徑，mm。

（四）環境溫度影響因素

各種銅、鋁導線在20℃時的單位長度電阻：

其中S為導線的額定（標稱）截面積（mm2）；ρ為20℃時的電阻率，它應采用下列數值：鋁的ρ=31.2Ω mm2/km；銅的ρ=18.8Ω mm2/km。這些數值略大于材料本身的電阻率，這是考慮了絞線每一股長度稍大于導線的長度（約2~3%），而導線的額定截面積一般也略大于實際截面積。

銅和鋁的電阻率是溫度的函數，溫度每變化10℃，電阻率約變化4%。當導線的實際溫度與20℃相差很大時，可用下式求20℃時的電阻值：

式中：

γ20—20℃時的電阻；

α—電阻溫度系數。銅的α=0.0036(1/C)，鋁的α=0.00382(1/C)。

導線應考慮負荷電流引起的溫升及周圍空氣溫度對電阻變化的影響，進行如下修正：

式中：

R20— 每相導線在20℃時的電阻值；

—導線溫升對電阻的修正系數；（Iyx為當周圍空氣溫度為20℃時導線達到容許溫度時的容許持續電流，如手冊給出的是相當于空氣溫度為25℃時的容許持續電流，則Iyx應乘以1.05）

β2=α(Tav-20)—周圍環境對電阻的修正系數，一般當月平均氣溫在12—28℃范圍內時，可不進行β2的修正。（Tav為代表日的平均氣溫，α為導線電阻的溫度系數，對銅、鋁、鋼芯鋁線，一般可取0.004）

二、低壓配電網理論線損常規計算方法

線路的損耗計算方法，一般是導線的靜態參數、橫截面積、長度等，利用典型日電流、功率等運行參數，考慮溫度、負荷特性計算典型日的損耗，進而計算月的線路損耗。

根據《DLT 686-1999電力網電能損耗計算導則》主要推薦有均方根電流法、平均電流法及等值電阻法。線路、變壓器繞組、串聯電抗器等元件的電能損耗，應按元件的日負荷曲線計算。推薦均方根電流法為基本計算方法。但根據配電網的實際特點和數據采集點的配置情況，合理選擇算法。

低壓配電網損耗分析計算中，通常采用均方根電流法、平均電流法、最大電流法等。采用的計算方法的不同，造成計算結果的不一致，和實際的線損值差距較大，對配電網節能降損分析會產生一定的誤區。

（一）均方根電流法

均方根電流法是基本計算方法。均方根電流法的物理概念是，線路中流過的均方根電流所產生的電能損耗相當于實際負荷在同一時間內所產生的電能損耗。均方根電流法的優點是：方法簡單，按照代表日24小時整點負荷電流或有功功率、無功功率或有功電量、無功電量、電壓、配電變壓器額定容量、參數等數據計算出均方根電流就可以進行電能損耗計算，易于計算機編程計算。缺點是：代表日選取不同會有不同的計算結果，計算誤差較大。其計算公式如下：

式中：

R—元件電阻值(Ω)；

I—元件電流有效值（A）；

由于負荷曲線的解析表達式I=f(t)不易獲取，使上述積分式求解困難。一般通過對該元件進行代表日24h負荷電流的實測，得出階梯形負荷曲線，近似認為在每一小時內負荷是不變的，因此可按小時對上式分段進行線損計算。Ii代表日24h正點負荷實測得到的電流值，則上式可表示為：

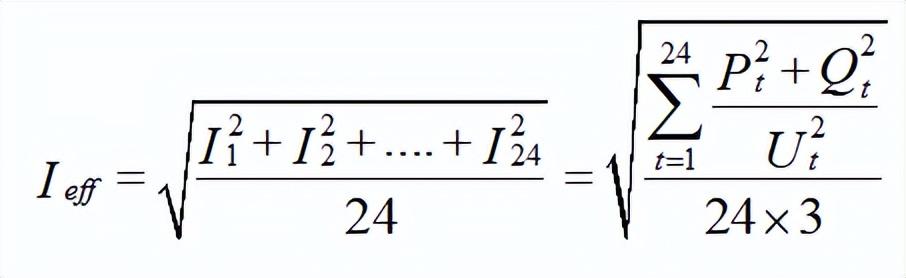

定義代表日均方電流：

式中：

Pt—代表日24h正點負荷實測得到的三相有功功率；

Qt—代表日24h正點負荷實測得到的三相無功功率；

Ut—與Pt、Qt同一測量點端同一時間的線電壓。

配電網的總損耗等于所要考慮的全部元件上的損耗之和。代表日全網的總損耗電量按空載損耗及負載損耗兩部分分類匯總，然后根據全月供電能及代表日供電能，折算出全月的損耗電能及線損率。

（二）平均電流法

平均電流法也稱形狀系數法，是利用均方根電流法與平均電流的等效關系進行電能損耗計算的，由均方根電流法派生而來。平均電流法的物理概念是，線路中流過的平均電流所產生的電能損耗相當于實際負荷在同一時間內所產生的電能損耗。平均電流法的優點是：用實際中較容易得到并且較為精確的電量作為計算參數，計算結果較為準確，計算出的電能損耗結果精度較高；按照代表日平均電流和計算出形狀系數等數據計算就可以進行電能損耗計算，易于計算機編程計算。缺點是：對沒有實測記錄的配電變壓器，形狀系數不易確定，計算誤差較大。其計算公式如下：

式中：

△A—損失的電能；

R—元件電阻值(Ω)；

T—輸電線路運行時間；

Iav—線路中電流均值；

K—形態系數。

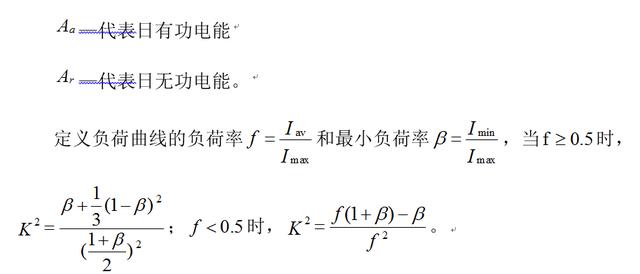

形狀系數K的計算公式如下：

式中：

Ieff—所選取代表日的全日電流均方根值；

Iav—所選取代表日的全日電流負荷均值；

假設測量有有功、無功電量以及電壓數值，損失電量也可以使用一下方法計算：

式中：

此方法又被稱為平均電流法，即形狀系數法。

（三）最大電流法

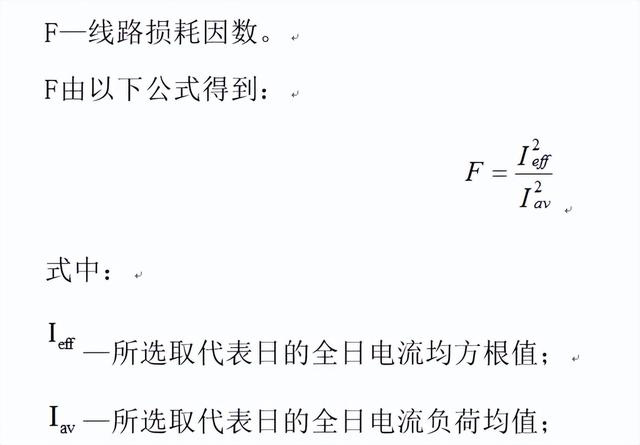

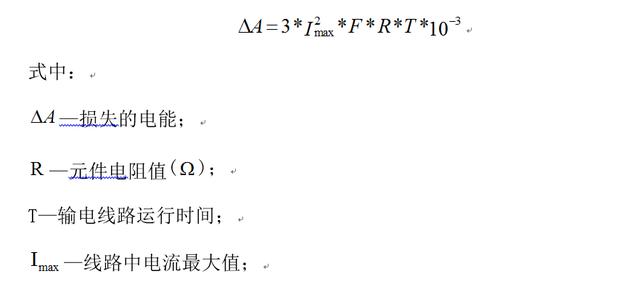

最大電流法也稱損失因數法，是利用均方根電流法與最大電流的等效關系進行電能損耗計算的，由均方根電流法派生而來。最大電流法的物理概念是，線路中流過的最大電流所產生的電能損耗相當于實際負荷在同一時間內所產生的電能損耗。最大電流法的優點是：計算需要的資料少，只需測量出代表日最大電流和計算出損失因數等數據就可以進行電能損耗計算，易于計算機編程計算。缺點是：損失因數不易計算，不同的負荷曲線、網絡結構和負荷特性，計算出的損耗因數不同，不能通用，使用此方法時必須根據電網實際情況計算損耗因數；計算精度低，常用于計算精度要求不高的情況。其計算公式如下：

（四）電壓損失法

電壓損失法是采用低電壓粗略計算理論線損的配電網之間的功率損耗及電壓損耗的百分比之間的關系。

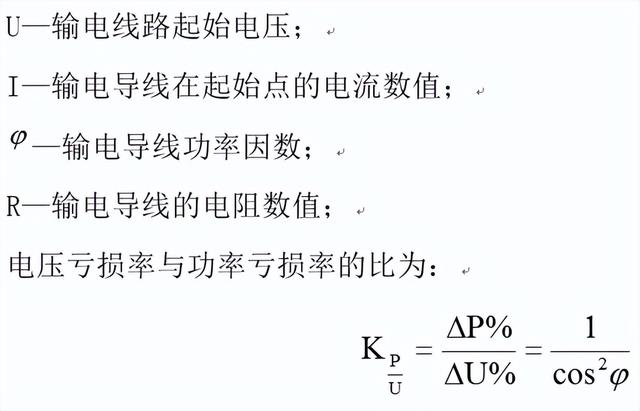

假設所有用戶在電壓電力系統導線的一端，可以得到：

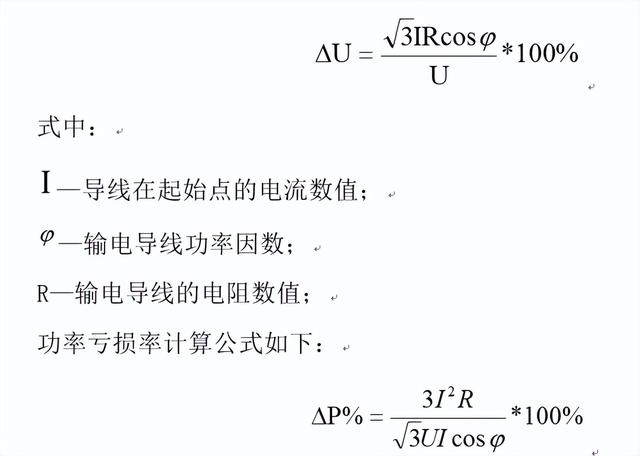

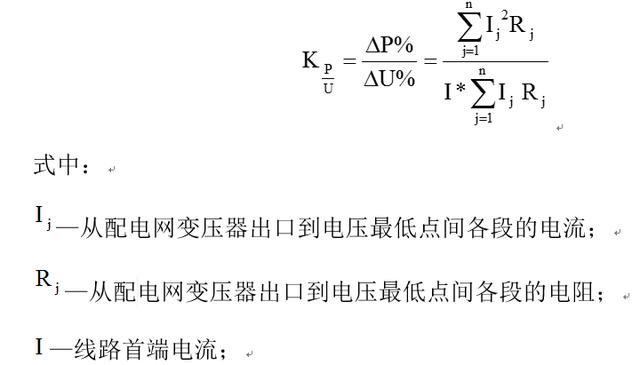

式中：

則也可以寫成如下公式：

n—從配電網變壓器出口到電壓最低點間的各段段數。

該計算方法的好處是需要相對少的數據用來計算，不足之處是依據假想狀態來計算導致結果準確性低，不適用于精確計算。

（五）等值電阻法

等值電阻法基本原理為，假定某低壓線路由若干分支線組成，通過線路首端采集的總負荷電流為一定值推算全線路的等值電阻，來代替復雜的線路，使復雜的線路簡單化，使線損計算式的表達更直觀和規范，有利于線損分析。等效電阻的計算方法如下：

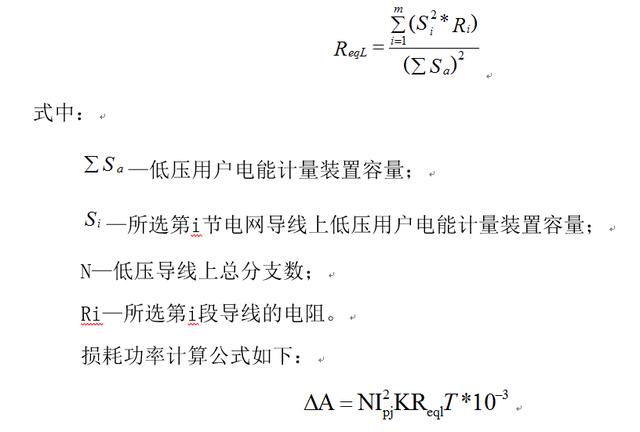

式中：

N—電力變壓器用戶側導線的接線方法系數，單相兩線制接線采用2，三相三線制接線采用3，三相四線制接線采用3.5；

Ipj—統計時間內電流的平均值；

K—電力變壓器二次側負荷曲線形狀系數，依照最小負荷率及負荷率運算；

T—統計時間段；

Reql—輸電線路等效電阻。

（六）最大負荷損耗小時數法

最大負荷損耗小時數τ是配電網元件電阻一年中由實際負荷產生的電能損失對應在用戶最大負荷持續作用下配電網元件電阻產生同樣大小的電能損失所需要的時間。當最大負荷利用小時數Tmax和負荷的功率因數λ知道時，可查出最大負荷損耗小時數τ。這時配電網元件的年電能損失△A為：

利用最大負荷損耗小時求電能損失的方法準確度不高，因此它只能在電力網的規劃設計和技術改造中作方案的比較計算用。

1. 三相不平衡負荷算法

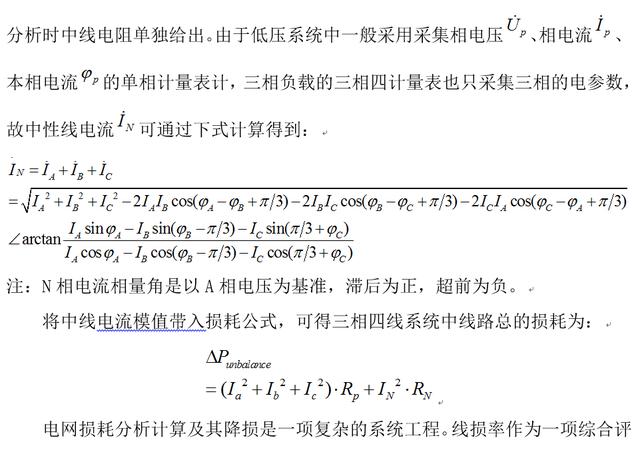

三相四線不平衡系統中，由于在中性線上有疊加電流，在計算低壓網線損時，需要充分考慮到三相不平衡對線損的影響，由于低壓系統中性點直接接地，中性線的零序電流損耗是非常重要的，而且由于中性線有時采用和相線不同線徑，在

價指標，是構成電網損耗的大量因素共同作用的結果，這些損耗影響因素彼此緊密耦合或交疊在一起，因而僅依靠線損率是無法根據特定的區域電網，制定科學的降損方案的。為此，必須解耦這些損耗影響因素，掌握其單獨作用時對電網損耗的影響規律，只有知其所以然，再借助先進的計算機輔助分析與決策工具，在降低電網損耗時才能達到事半功倍的效果。
