矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

投稿用戶 ? ? 創業雜談 ? 閱讀 1326

矢量網絡分析儀簡稱矢網或網分，網絡是指信號傳輸通道，主要功能是分析射頻微波信號傳輸通道頻域特性S參數（散射參數），包括信號的傳輸和反射所有特性，常用測試參數有：插入損耗、回波損耗、增益、駐波、相位、時延、阻抗等。

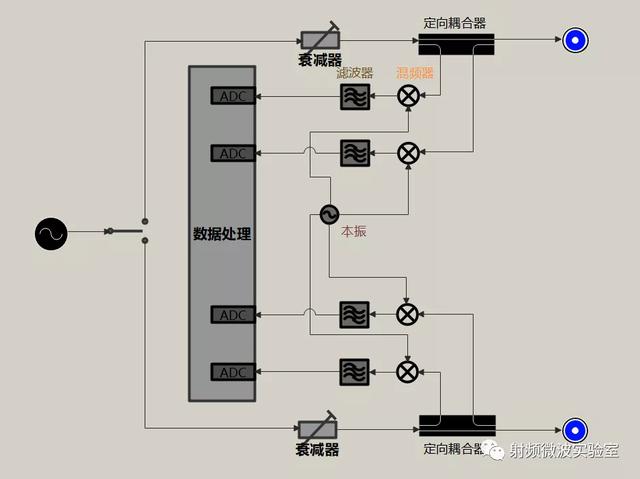

雙端口矢量網絡分析儀基本結構原理

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

定向耦合器是網絡分析儀內部連接端口的第一個射頻部件，將通過端口的前向信號，耦合輸出給參考接收機a通道，將進入端口的反向信號，耦合輸出給測量接收機b通道。

接收機是由混頻器、本振、濾波器及ADC和數字處理構成，混頻濾波后的中頻信號進行矢量I/Q分解，獲得波量a、b的幅度和相位值。各個b/a波量之間的比值，得到S參數值。各個接收機通道是相參的，使用同一個本振且同步測試。

信號源提供端口輸出信號，衰減器選件應用在較高增益的放大器測量。

矢網的校準，是準確測量前的必要準備工作，校準方法和步驟是矢網標準功能之一，按步驟連接一系列校準件（已知精確S參數的器件），使測試接口的幅相校準調零。

矢量網絡分析儀測試項目

測試項目

物理意義和計算公式

波量

波量描述電磁波的傳輸量值和方向。

波量是矢量，含幅度和相位，可表示為A∠Φ，或者復數x+jy。

波量幅度單位是√W，歸一化電壓。

波量a：參考接收機測量值，功率為a2。

波量b：測量接收機測量值，功率為b2。

S參數

S11=b1/a1

S21=b2/a1

S12=b1/a2

S22=b2/a2

反射系數

描述入射波與反射波的比值，反射系數表征被測端口的阻抗匹配程度，端口越接近匹配特性阻抗，反射波量越小，反射系數越小。

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

回波損耗

反射系數幅值表示為對數dB

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

駐波比

反射系數的另一種表述方式，駐波比也表征被測端口的阻抗匹配程度。

在入射波和反射波相位相同的地方，電壓振幅相加為最大電壓振幅Vmax ，形成波腹；在入射波和反射波相位相反的地方電壓振幅相減為最小電壓振幅Vmin ，形成波谷。駐波比是駐波波腹處的電壓幅值Vmax與波谷處的電壓幅值Vmin之比。

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

傳輸系數

描述被測件DUT輸出波量與入射波的比值，表征DUT對信號的衰減或放大的倍數。

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

插入損耗

增益

傳輸系數幅值表示為對數dB

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

復阻抗

網絡分析儀通過反射系數獲得DUT的端口阻抗。

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

相位

S參數的角度

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）

群時延

群時延是表征電磁波色散現象的物理量，表示各個頻率的信號通過DUT的時間，通過S參數的相鄰頻點相位差與頻率差之比計算得來。

矢量網絡分析儀可以測什么變量（矢量網絡分析儀可以測什么指標）
