物聯網無線傳感器網絡故障診斷研究方法

無線傳感網絡（Wireless Sensor Networks，WSNs）故障診斷一般分為四步：檢測、孤立、鑒別和恢復，這四步也適用于太陽能殺蟲燈物聯網（Solar Insecticidal Lamps Internet of Things，SIL-IoTs）故障診斷。首先檢測SIL-IoTs是否存在故障。當存在故障時，需要使用診斷方法定位故障位置并鑒別故障類型。隨后將故障節點或故障鏈路孤立以保證無故障部分正常運行。最后依據故障類型進行針對性故障恢復，保證SIL-IoTs正常運行。此外，在發生故障時，一般會采取故障容錯機制，快速隔離故障保證WSNs的正常運行?；诠收显\斷的觸發方式可將其分為主動與被動兩類。主動觸發是一種節點或基站會定期檢測網絡狀態的故障診斷方式，而被動觸發則是一種當節點或網絡狀態不符合預設情況時再觸發故障診斷方法的診斷方式。基于這兩種觸發方式和不同的應用背景及約束條件，如網絡密度、時效性要求、能耗要求、節點計算能力等，目前已研究出多種類型的WSNs故障診斷方法。根據這些方法的特性，將其分為以下6類方法：統計方法、概率方法、層次路由方法、機器學習方法、拓?fù)淇刂品椒ê鸵苿?dòng)基站方法。表1為近年經典故障診斷研究方法的分類情況。

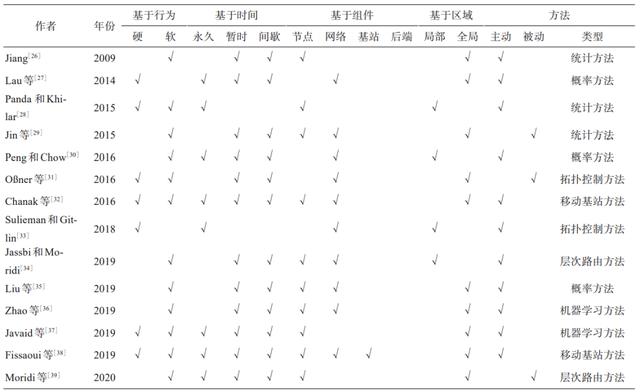

表1 WSNs故障診斷算法

Table 1 Fault diagnosis algorithms on WSNs

1 統計方法

統計方法通過建立模型，運用統計指標對數據進行檢驗，當結果不符合檢驗時，標記為故障樣本，并進一步根據故障樣本的離群程度、方差和標準差指標等對其進行故障分類。Panda和Khilar提出了一種基于改進三西格瑪（3sigma）故障自診斷方法，每個節點收集一跳鄰居節點的數據并通過3sigma檢驗觀察自身是否存在硬故障或永久性故障。此方法通過節點自身進行故障診斷，因此要求節點有一定的存儲與計算能力。當節點數量較少時，此種方法不適用。Jiang提出了一種改進的分布式故障診斷方法。當超過一半的鄰居節點與目標節點數據的差值超過閾值時，將節點標記為可能故障，用同樣的方法標記網絡中所有節點。然后判斷目標節點中初始檢測狀態為正常的鄰居節點是否有一半超過閾值，如果是則確定目標節點故障。當目標節點附近沒有鄰居節點或所有鄰居節點均標記為可能故障時，如果目標節點初始檢測狀態為可能故障，則目標節點標記為故障。此方法降低了統計方法對鄰居節點的依賴性，可用于節點稀疏的WSNs中。但是此類方法為主動診斷方法，會造成較高的能量損耗。因此，Jin等提出了一種基于自回歸模型與Kuiper檢驗的被動故障診斷方法。基于當某條路徑中的節點故障時，其他節點會選擇新的路徑并且通信時間會增加的特點，通過Kuiper檢驗來檢測異常，從而判斷是否存在故障。

統計方法大多依據目標節點與鄰居節點值的差異進行診斷，是一種基于節點的分布式故障診斷方案。當節點處于邊緣地區，沒有足夠的鄰居節點參與計算，或是鄰居節點也存在故障時，此類故障診斷方法的正確性無法得到保證。此外，此類方法大多基于節點進行故障診斷，權衡節點能量消耗與故障診斷率是另一大挑戰。由于SIL-IoTs電池可充電、有一定計算和存儲能力，因此部署于節點處的統計方法十分適用，特別是節點暫時性與間歇性等依靠數據長期波動趨勢進行分析的故障。

2 概率方法

概率方法將故障診斷問題當作一個分類概率模型。Lau等提出了一種基于樸素貝葉斯框架的集中式硬件故障檢測方法。在基站分析收集到的端到端傳輸時間數據，判斷故障概率是否大于正常概率。如果是，則判定原路徑有節點故障，再選取近期多次數據傳輸時間數據進行評估。此方法在無擁塞網絡中可以有效監測網絡故障，并給出可疑故障節點，但無法檢測邊緣地區的節點。Peng和Chow提出了一種鄰域隱藏條件隨機域法來確定傳感器間的隱藏狀態。這種方法利用信號強度與信號延遲來估計不同故障后驗概率，以此確定WSNs的健康狀況。此方法可用于不同通信條件與節點數量場景中。Liu等將工業WSNs中的故障節點識別問題轉化為軌跡提取問題。通過概率模型的在線學習，將感知節點分布變成概率值分布模式。根據生成的概率值分布軌跡，進行模式匹配與時空約束檢查，以識別故障節點。

概率方法大多不能鑒別故障的類別。此外，因?yàn)橹饕褂眯盘?hào)強度、信號延遲等參數進行故障診斷，因此難以獲取故障節點的數量，只能判斷存在故障的路徑及估計路徑丟失節點的情況。與統計方法類似，部署于節點的概率方法也適用于SIL-IoTs故障診斷，特別是前期的故障檢測與孤立。

3 層次路由方法

層次路由是一種將節點分為多個簇，每個簇的簇頭節點（Cluster Head node，CH）收集簇內節點的信息，通過CH直接上傳數據到基站或多跳CH上傳數據到基站的數據傳輸方式。層次路由故障診斷方法也是通過CH對簇內成員進行診斷。Jassbi和Moridi采用混合節能分布式層次路由方法（Hybrid Energy-Efficient Distributed clustering，HEED）進行分簇，采用加權中值法對簇內節點進行檢測。當CH出現故障時，使用提前選取的簇內備份CH進行數據傳輸與故障檢測工作。Moridi等提出一種基于簇的多路徑故障容錯算法，對WSNs中的節點分簇后，選擇一個備份節點提高CH節點容錯性。當簇內數據傳輸時，通過假設檢驗和簇內投票的方式檢測節點的故障。最后根據剩余能量、跳數、傳播速度和可靠性參數選擇最優傳輸路徑。該方法可以有效降低丟包率，提升數據準確性。

層次路由方法比其他通過普通節點進行自診斷的方法更加簡單有效，在診斷故障后還可通過改變網絡路由保障WSNs的可靠性。但是，由于多輪的CH選取，層次路由方法增加了WSNs的通信與能量開銷。此外，由于CH依然通過鄰居節點數據判斷目標節點故障狀態，當簇內大多數節點出現故障導致數據異常時，正常節點反而可能被誤診為故障節點。層次路由方法適用于較大規模的SIL-IoTs部署情況，其分簇進行故障診斷的方式能快速檢測節點軟故障與硬故障。此外，層次路由方法亦適用于SIL-IoTs故障容錯方案設計，保障其在發生故障時不受影響。

4 機器學習方法

監督學習方法是機器學習方法在WSNs故障診斷領域中主要的應用。監督學習方法通過大量有標簽的歷史數據訓練故障診斷模型，利用目標函數不斷地調整模型參數，直到模型能有效地檢測并分類故障。Zhao等采用半監督學習方法對故障傳感器節點進行分類，還引入了一種基于局部核密度估計的標簽傳播機制。此方法考慮到基站收集的數據會出現丟包現象，用半監督核密度估計方法估計丟包數據的類標簽，以此分類故障并構造訓練集。Javaid等根據數據特征將故障分為偏移故障（傳感器校準不佳）、增益故障（在特定時間段內數據變化率不符合規律）、卡死故障（數據長期為0）和超過范圍（有正常讀數但超出正常范圍），提出了一種基于信任函數的決策融合算法，通過增強支持向量機、增強K近鄰、增強極限學習機和增強遞歸極限學習機進行組合運算，以此分類故障。

機器學習方法需要設備具有較高的計算性能，因此大多在基站或后臺運行，是一種集中式處理方案。盡管此類方法在故障診斷上有良好的檢測率，但其在后臺運行的特點導致不能快速的發現故障并進行恢復。此外，該方法依賴于大量數據建立模型，獲得較精確的分類結果，因此多用于間歇性與暫時性節點故障中。對于SIL-IoTs而言，機器學習方法可部署于基站或部署輕量級算法于節點處，結合統計方法檢測節點間歇性與暫時性故障，利用新數據不斷更新模型，對SIL-IoTs的野外環境變化有較大的容忍度。

5 拓?fù)淇刂品椒?/strong>

WSNs中的故障有可能改變網絡的拓?fù)浣Y(jié)構。如節點剩余能量較低無法承擔數據轉發任務時，在平面路由中其他節點將尋找別的傳播路徑，在層次路由中簇內會喚醒備份節點替代此節點繼續執行任務。O?ner等提出了一種基于拓?fù)浣Y(jié)構的故障定位方法。通過基站將網絡拓?fù)?/span>以圖形表示，包含WSNs內的故障信息?；诖私o每個節點分配一個可疑度得分，得分越高，故障概率越大。Sulieman和Gitlin提出了一種基于分集技術與三角網編碼組合的WSNs網絡故障診斷策略。該方法通過構建冗余路徑，快速替代發生鏈路故障的路徑，可以有效地節省能量消耗并快速的調整拓?fù)浣Y(jié)構。但k個目標節點中發生n個鏈路故障時，至少需要kn+n個冗余鏈路。

拓?fù)淇刂品椒ǖ哪康氖墙档凸收习l(fā)生時WSNs的能量消耗與帶寬損失。拓?fù)淇刂品椒ㄔ诰W(wǎng)絡故障與故障定位方面有較好的性能表現，對于其他故障暫未有相關性研究。在SIL-IoTs中，拓?fù)淇刂品椒梢杂行г\斷網絡故障并重構路由，是SIL-IoTs不可缺少的故障診斷策略。

6 移動基站方法

數據從節點傳輸?shù)交居幸欢ǖ臅r(shí)延性，因此WSNs節點數量較大時故障診斷與故障恢復效率降低。此外，由網絡故障導致的拓?fù)浣Y(jié)構變化也為網絡故障診斷增加了難度。Chanak等提出了一種基于移動基站的分布式故障診斷方法。移動基站是一種配備無線收發器的移動機器人或車輛，其移動到網絡中的不同區域通過單跳通信的方式來診斷附近傳感器的軟硬件狀態，有效提高了網絡的故障檢測精度。Fissaoui等提出了一種基于故障容錯與能量有效性的分布式WSNs數據融合算法。該方法利用移動代理在傳感器節點間的遷移進行數據收集，規劃移動代理的路徑與節點失效時的備用路徑，降低了節點能耗與數據傳輸時延。

移動基站方法能夠有效地提高網絡的故障檢測精度，提高故障檢測與恢復的實時性，降低節點的能量消耗。目前移動基站的主要研究問題在于檢測區域劃分與檢測路徑優化。此外，由于移動基站方法需要自主移動的機器人或車輛，并且提前規劃好路徑，因此對應用場景的要求較高。在SIL-IoTs中，可作為移動基站的有無人收割機、植保無人機等具有移動作業特性的農機裝備。盡管移動基站方法在故障檢測率、時延性方面均有較好效果，但SIL-IoTs故障診斷受無人收割機、植保無人機等作業路徑、工作時長、作業區域等影響較大，能否有效結合是一個未知數。

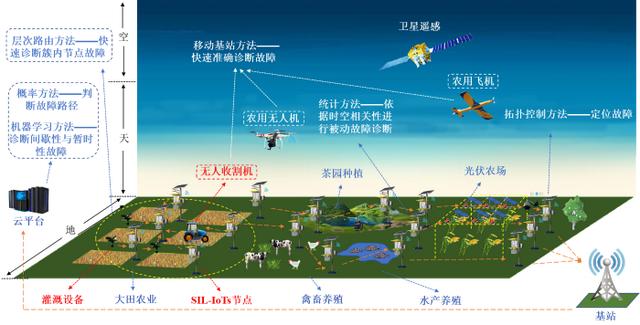

如圖1所示，SIL-IoTs應用于大田農業、禽畜養殖、茶園種植等場景中（以藍色字體表示），在不同場景中可能存在多種無線傳感設備與SIL-IoTs相連（以紅色字體表示），通過無線通信設備進行數據傳輸（以橙色虛線表示）。在此種復雜的SIL-IoTs場景中，使用單種故障診斷方法難以取得良好效果。對于部署在后臺的故障診斷方法（如概率方法、機器學習方法、拓?fù)淇刂品椒?，通過后臺分析接收到的全局信息進行故障診斷），由于后臺強大的計算與存儲能力，以及從SIL-IoTs節點將數據經過多跳鏈路傳輸?shù)胶笈_(tái)存在時延的特點，因此更適用于處理時效性要求不高、較難診斷的故障。對于部署在SIL-IoTs節點的故障診斷方法（如統計方法、層次路由方法，通過節點自身時間相關性與鄰居節點空間相關性進行故障診斷），由于節點有限的計算與存儲能力，以及不需要多跳傳輸數據的特點，因此更適用于時效性要求較高、較易診斷的故障。其中故障診斷的時效性指故障出現到故障解決的時間。

圖1 SIL-IoTs故障診斷方法應用場景

Fig. 1 Application scenarios of SIL-IoTs fault diagnosis methods

移動基站方法可以綜合部署于后臺及部署于節點的故障診斷方法的優點，但對作為基站的載體要求較高。此外，衛星遙感數據、無人機數據等可用于故障診斷輔助決策或驗證故障診斷正確性。如某殺蟲燈殺蟲計數值持續較低，通過無人機航拍數據可觀測實際蟲情，借此輔助判斷是燈管故障或是節點軟故障。

閱讀原文

溫馨提示：本文節選自《智慧農業（中英文）》2020年第2卷第2期。

如果您無法在知網下載，可以點擊文末“閱讀原文”可直達期刊官網免費閱讀、下載。

本文節選自

楊星, 舒磊, 黃凱, 李凱亮, 霍志強, 王彥飛, 王心怡, 盧巧玲, 張亞成. 太陽能殺蟲燈物聯網故障診斷特征分析及潛在挑戰[J]. 智慧農業（中英文）, 2020, 2(2): 11-27.

YANG Xing, SHU Lei, HUANG Kai, LI Kailiang, HUO Zhiqiang, WANG Yanfei, WANG Xinyi, LU Qiaoling, ZHANG Yacheng. Characteristics Analysis and Challenges for Fault Diagnosis in Solar Insecticidal Lamps Internet of Things[J]. Smart Agriculture, 2020, 2(2): 11-27.
