今天給大家?guī)鞰CGS觸摸屏如何與Q系列PLC進行RS232串口通訊

本文作者：陸馮

最近本人有幸接手一臺四軸運動控制設備，由于該設備已經有較多的年頭，設計它和維護它的工程師（還好有一個可以電話聯系），以及設備圖紙均已不知所蹤，因此這臺設備留下了5處重大故障（目前已經查到的），在這里就不再一一詳細說明。

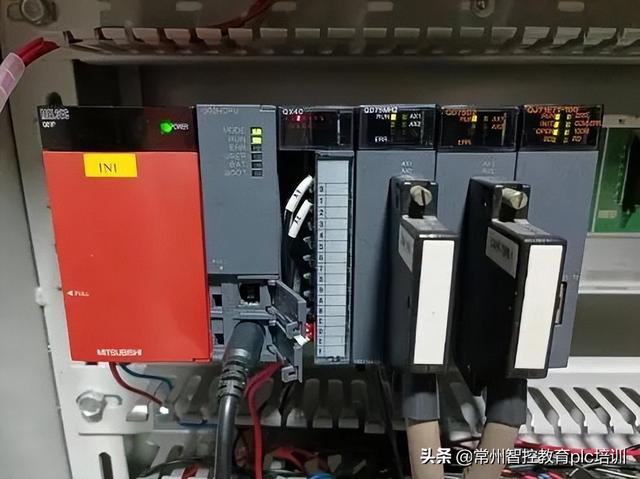

這套設備采用了三菱電機公司生產的Q02H型可編程控制器和昆侖通態TPC7062Ti型觸摸屏來共同組成監控系統，兩者之間是采用一根串口通訊線進行連接。但是我試了很長時間連接不上，這也是我遇到的這臺設備的第5個問題。

因此，本文所詳細闡述說明的是：如何解決MCGSTPC7062Ti 型觸摸屏與 Q02H-PLC連接不上的問題；并向大家分享解決問題的艱難過程和思路。

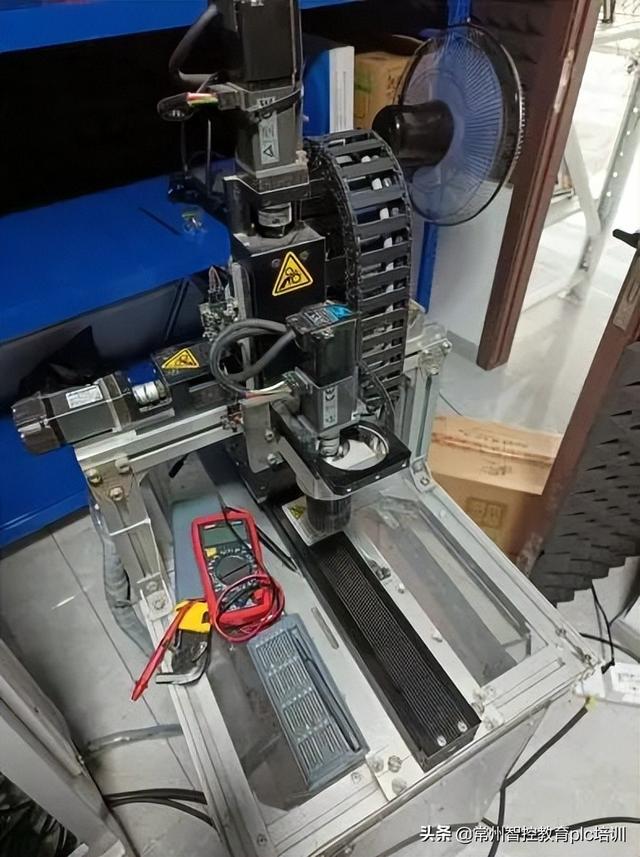

經過長達1.5天的艱難調試，終于我成功實現了所有電氣接線的重新布線、伺服參數設置和各軸正反限位傳感器位置的調整，并完成四個軸的手動JOG功能和原點回歸功能的編程，并在將PLC程序下載后，用PC電腦連接PLC進行在線強制M點位，能夠成功實現四軸的手動JOG功能和原點回歸功能。

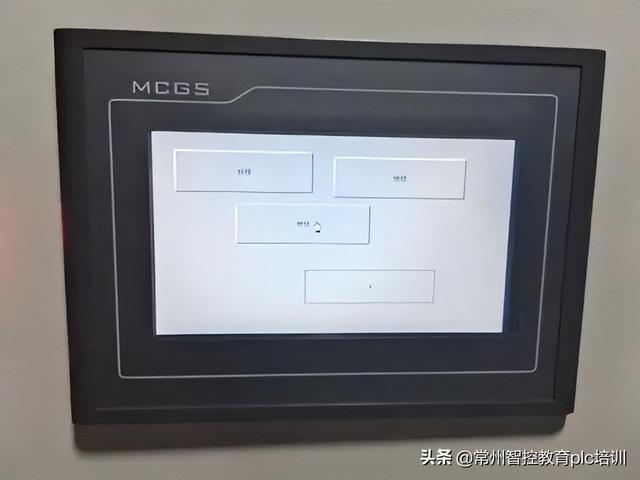

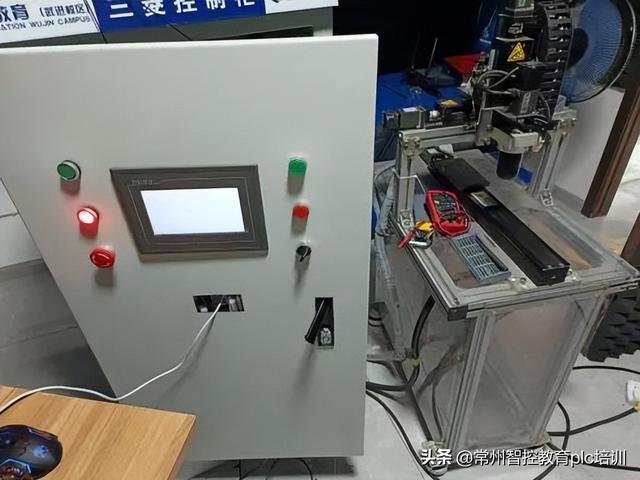

此時，我就想著：咱們把觸摸屏做了吧！觸摸屏上用按鈕關聯這些M點，就可以實現在觸摸屏上控制四軸的手動JOG功能和原點回歸功能了，如果能夠成功通訊、實現上下位機交互，接下來編寫自動運行程序就好弄了。

可是，天不如人愿！MCGSTPC7062Ti 型觸摸屏與 Q02H-PLC就是連接不上?。。?/span>

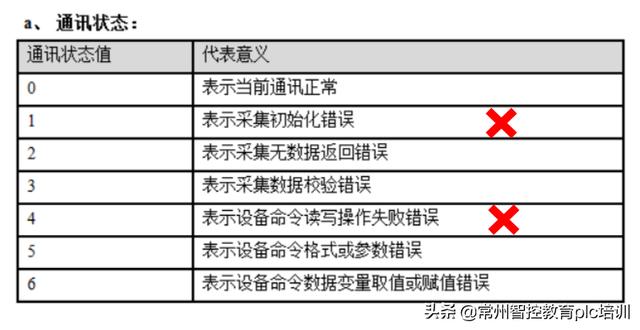

MCGS TPC7062Ti 型觸摸屏通訊狀態返回值就是不對?。?！要么是“1”：采集初始化錯誤；要么是“4”：設備命令讀寫操作失敗。

惱火?。「鞣N方法都試驗了就是不對?。?！

于是乎——設備下電！電腦關機！出去轉一圈！

PS：

其實有時候遇到解決不了的問題時，我們需要靜下心來想一下，給自己一個放松，如果一直揪著不放，帶著極其煩躁的情緒，去處理技術問題，往往適得其反。

我仔細的了一下可能出現問題的方向：

Q02H-PLC的RS232串口有問題；
MCGS TPC7062 Ti觸摸屏的COM口有問題；
串口通訊線有問題；

因此，我立即回來按照這些方向進行處理：

1.我們的設備雖然是在這里，但是不是由我設計，因此它的設備選型可能不對，是否是設備選錯了？

MCGS TPC7062Ti 型觸摸屏與 Q02H-PLC根本就不能進行通訊，于是我到百度查閱資料，發現 兩者之間是可以進行通訊的，但是網上也有很多人遇到這個問題卡在這里，在很多工控論壇上，成功者都是說的“含糊其辭”，而“卡住”的人的詢問帖子依舊掛在那里，下面只有寥寥幾句的評論。

2.那么它們兩者之間是可以進行通訊的，是否是硬件問題呢？

首先，我先默認為MCGSTPC7062Ti 型觸摸屏與 Q02H-PLC這倆貨硬件沒有問題，因為看上去成色很新，

如果，它倆壞了，換PLC或者換觸摸屏，那也是筆不小的成本。

因此，我選擇直接默認MCGSTPC7062Ti 型觸摸屏與Q02H-PLC沒有硬件問題，如果到最后實在沒辦法，我才會去進行換這種大成本元件。（這也是正常的思路，否則——這臺設備直接不要了！買臺新的，豈不美哉??？）

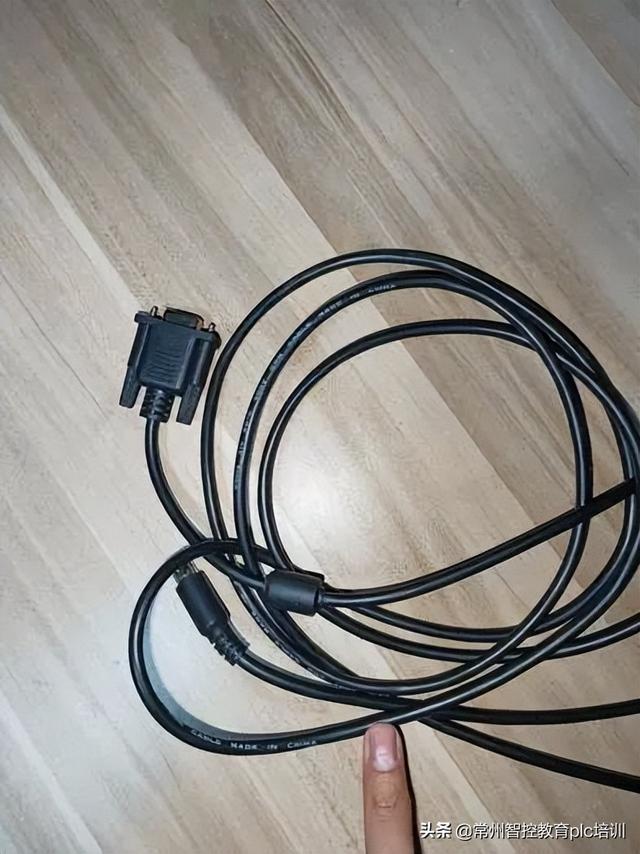

于是乎，串口通訊線進入我的思考范疇，RS232通訊有3根線，這三根線負責MCGSTPC7062Ti 型觸摸屏COM口與Q02H-PLCRS-232口（編程口）之間的通訊連接。那么它是有問題的嗎？

根據MCGS7.7組態軟件的幫助菜單，我找到了這根線的腳位圖紙：

名稱	作用
SD(TXD)	發出數據
RD(RXD)	接收數據
SG(GND)	信號地線
CS(CTS)	清除發送
RS(RTS)	請求發送

9針的D型接頭和6針的圓孔接頭，真正有效的就是3根線，要進行正確的腳位的對應，不過Q系列PLC還需要把圓孔6針的第5、6號腳位短接。這邊給大家查閱了很多資料，翻譯了一下這些腳位名稱的含義：

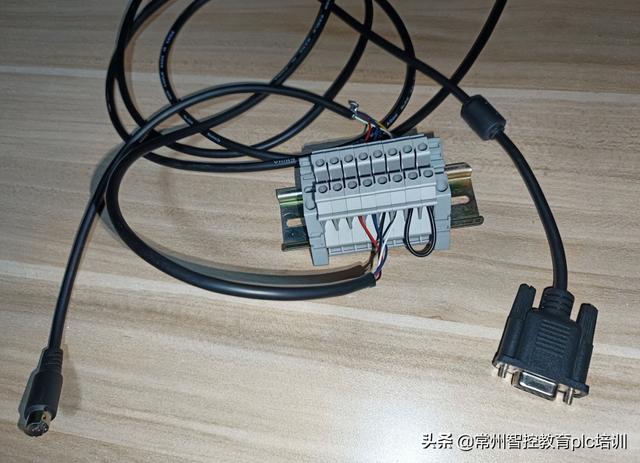

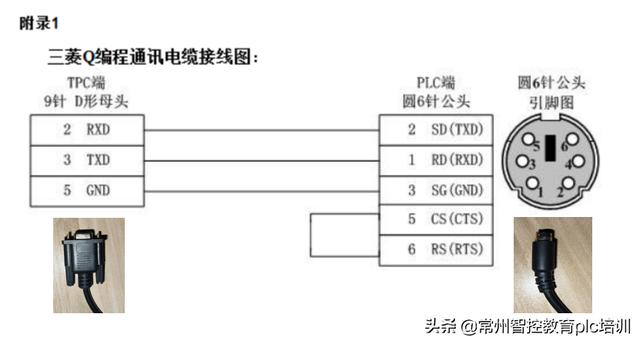

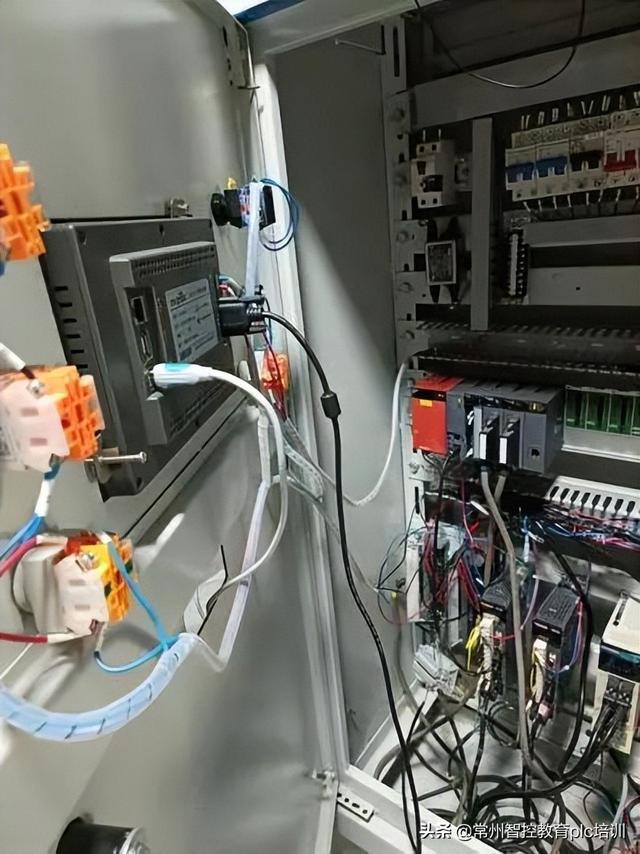

我根據上面的圖紙和表格，用萬用表打了一下，結果果然出了問題！腳位不對！我立即將這根串口通訊線從中間剪開，用萬用表測出每一根線屬于哪個腳位，再用用端子排把D型接頭的線與圓孔接頭的線進行正確的腳位連接，如下圖：

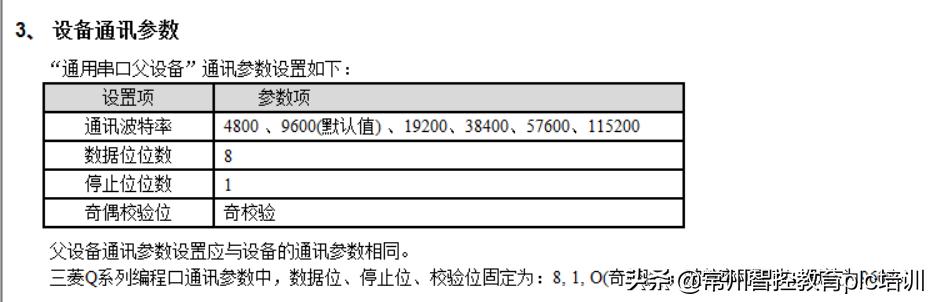

1.在接好串口通訊線后，我立即進行新的組態工程搭建。根據資料查閱三菱Q系列PLC的串口通訊參數為：數據位為8位、停止位為1位、校驗位為（奇校驗）；波特率為9600。

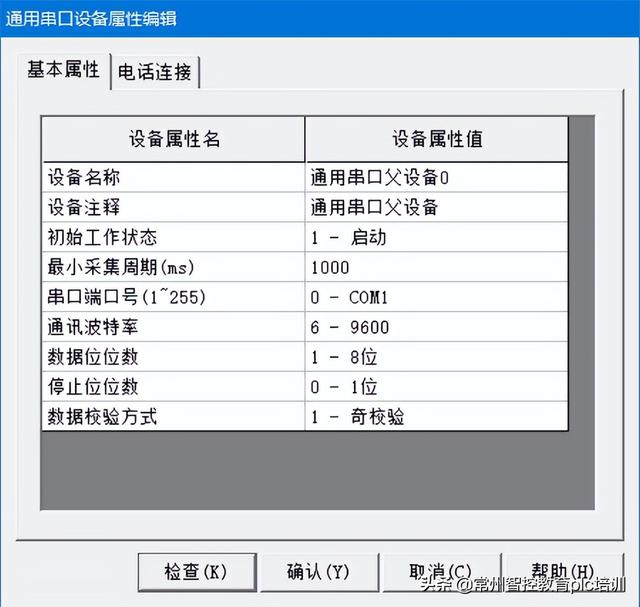

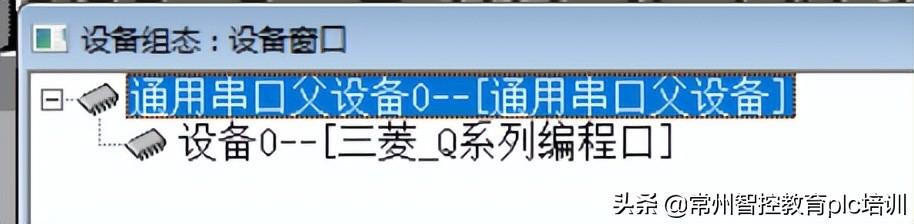

于是我便進行了通用串口父設備的添加與設置：

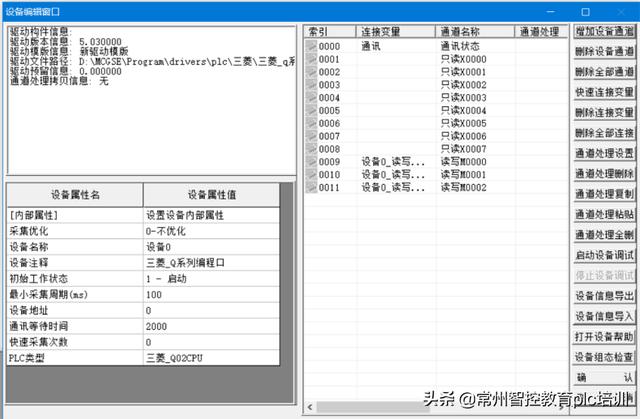

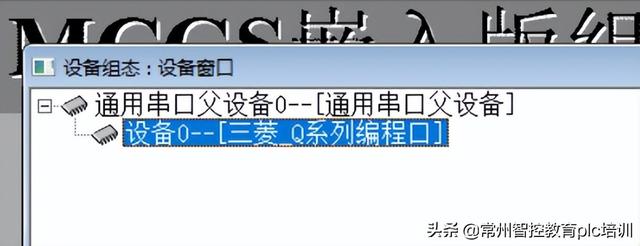

隨后，又進行了添加子設備【設備0– 三菱_Q系列編程口】，設置如下：

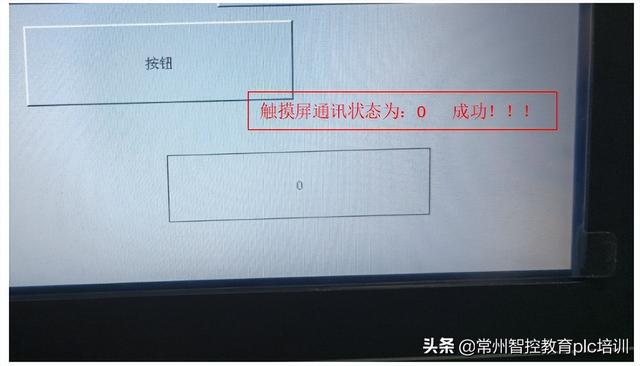

終于，在完成上述工作后，我插上通訊線，設備重新上電，問題解決！nice?。。?/span>

此技術問題解決成功后，當按下M0按鈕，伺服軸開始手動JOG運動時，那種喜悅，比中了彩票還要興奮！但是在這過程中有一些東西比技術更加重要！

PS：

1.完成任務的絕對信念——某個家企業把一臺設備交到你的手上。你的任務就是讓它安全、可靠、高效地進行運轉，如果完成不了這個任務，我們就不能稱之為一名合格的“電氣工程師”！這和設備新舊程度、所處工況環境無關，我們要做的，就是去解決問題，并盡量減少成本。

2.在遇到不是由自己設計，且沒有圖紙的設備時，要學會在短時間內進行摸排電路、進行局部上電測試，并同時進行圖紙的反向繪制！在這個過程中，要學會看手冊、查資料（包含對英文資料的翻譯）、翻百度。

3.相信自己、放平心態、切勿著急，慢慢理清思路，帶著自己的理智與自信去處理問題；要有選擇、有判斷地接納別人的技術意見，不能“見異思遷”，別人一說什么，就慌亂地去做什么，如同“抓到救命稻草”一樣，因為有可能那是錯的，或者是成本更加高的！（比如：我給某前任工程師打電話咨詢時，他和我說——他串口也試過的，也一直通訊不上，建議在PLC上加一個QJ71E71-100以太網模塊，用以太網模塊和MCGS觸摸屏通訊，很顯然這個方案我們要進行深刻的考慮…….）

今天《MCGS觸摸屏如何與Q系列PLC進行RS232串口通訊》小智就分享到這。
