想象這樣的一些場景：

你是一位建筑設計師，需要與你配合的結構工程師確認和修改模型的細節。而工程師并不在你身邊站著，也沒有跟你共享這個模型，那你需要把整個Revit模型拷貝給他，他把修改后的模型返還后，你去對照修正合并兩個模型?；蛘咭婚_(kāi)始就截圖說明發個郵件闡述問題，根據他的回復自己去修改模型。

或者你還是一位建筑設計師，你有個模型細節需要甲方去敲定和修改，比起打電話和發郵件，語言和文字的闡述，不如讓對方在模型上改動或圈點最直接，然而對方電腦上并沒有Revit，也不會操作Revit。

或者你此刻在工地現場，也許是個舊建筑改造項目，你發現實際現場的構件位置與你模型中建模的位置不一致。你不想等，那一刻就想修改一下模型，要么是怕自己忘了，要么在辦公室里有同事正在這個模型上工作，你想及時通知他?？墒悄愦丝滩](méi)有電腦，只有一部能上網的手機或者平板。

如果以上這些場景會發生，如果這樣的場景給一些人甚至就是你帶來了困擾和麻煩，那有沒有什么方式解決呢？

這篇文章希望能探索一種思路。

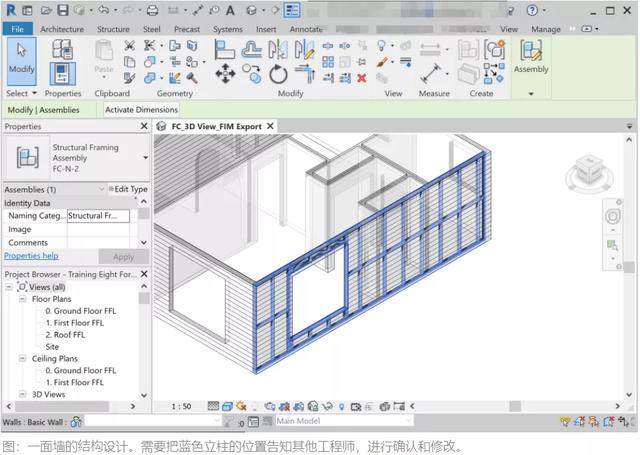

還是先假定一個簡單的場景：我是一個結構工程師，正在設計一面墻，或是使用輕鋼或者木結構，最終排布的立柱位置如下圖藍色高亮的部分。這里再假設我需要找一位設備工程師來確認這些立柱的位置是否與他的設計沖突，而他使用CAD出圖，沒有Revit模型，也不在同一家公司可以叫到工位旁邊，甚至說我自己也不想把完整的Revit的模型分享給他。

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

好吧，現在開始解決問題。

首先要解決的是解除對于Revit環境的依賴。

因?yàn)樵谝陨蠄?chǎng)景中要么對方?jīng)]有Revit，要么自己因?yàn)樾畔⒌拿舾行砸膊辉敢夤蚕碜约旱腞evit模型。基于這樣的需求，似乎云共享模型的想法已經呼之欲出了。

我這里解決的方案是用Node.js簡單搭建了一個網頁APP，前端顯示的部分和后端模型數據處理采用Autodesk Forge提供的工具，鑒于是Revit的原生模型，這樣是非常省力的。其實如果場景的需求不高，自己從頭用WebGL搭建也是可行的。

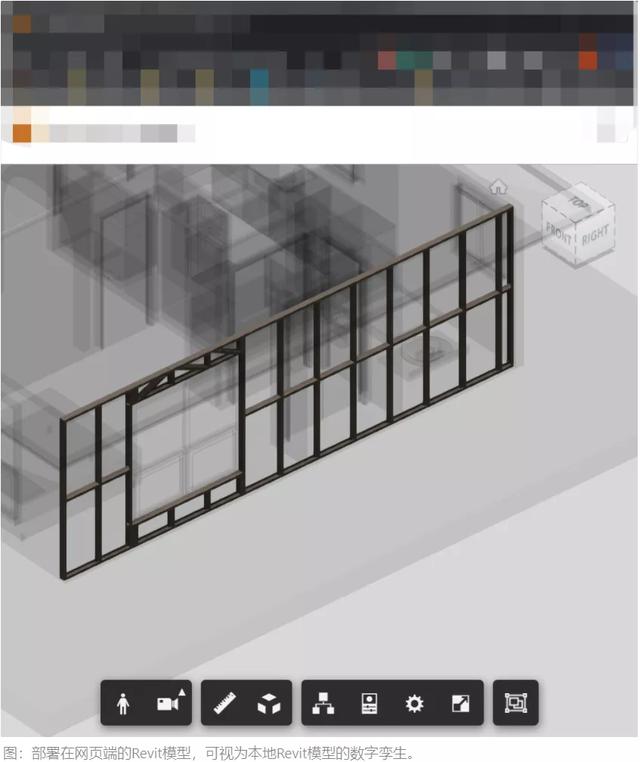

完成這一步，就可以得到如下圖的一個網頁端APP了。既然是網頁端的，而且是Revit脫敏模型，那么回想之前所列的各種場景：害怕對方拷貝模型的我，與我不在同一間辦公室的工程師，電腦沒有Revit的甲方，在工地現場只有一部手機的工程師。

他們都只需要打開網頁瀏覽器，即可看到我電腦上Revit模型，并且在網頁上對構件進行測量定位。

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

如果把之前的需求分為需要對方“確認”和“修改”兩個部分，其實到上面一步“確認”的問題就解決了。

而如果需要對方還能修改這個模型怎么辦呢？

首先從網頁端就要實現模型的可修改。

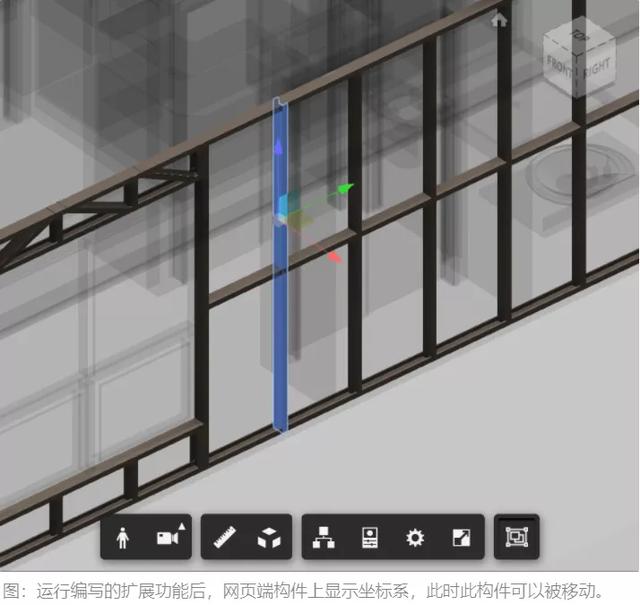

鑒于Forge是不提供修改功能的，這里需要通過其提供的extension接口，自己實現構件的修改與移動。如下圖，最右邊的圖標則是自己制作的構件移動擴展功能，當按下按鈕后，點選構件，會在構件上顯示三維坐標系，此時網頁端的構件變成可以移動的了。

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

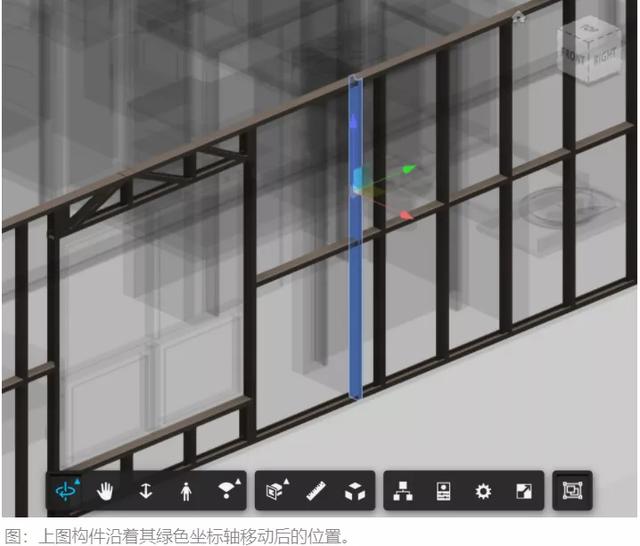

然而網頁端的修改，是無法儲存的，此時刷新這個頁面，會發現上圖移動過的構件又恢復原先的位置了。這是因?yàn)锳utodesk Forge只提供展示功能，并不支持修改，我們需要自己建立一個存儲方式，來記錄構件的修改信息和新的位置。我是通過Node.js把網頁app上構件位置的信息，發送到云端數據庫，例如MongoDB上。

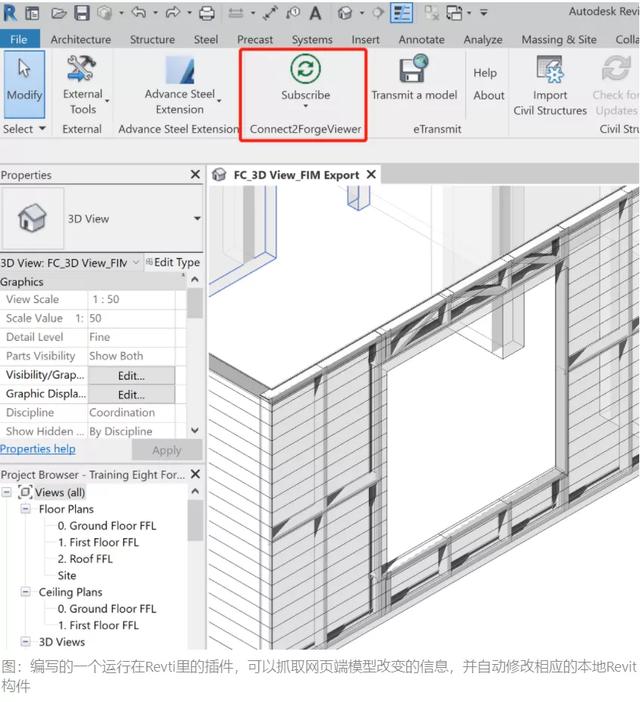

由于最終目的是把網頁端的修改，反映到本地的Revit 模型上。那么接下來一步。只需要把MongoDB 上的數據，拉取到Revit模型中即可。這聽起來就是寫一個Revit插件就能解決的事:

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

然而在開始編寫Revit插件的時候，發現如何獲取網頁端改變的通知是一個挑戰。

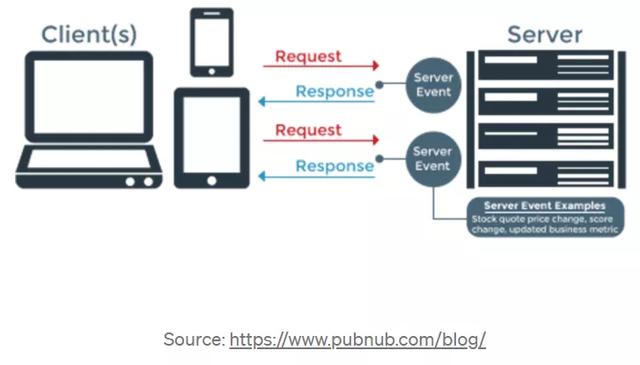

直覺上，只需要在Revit插件中增加一個輪詢，每隔一個時間段去訪問檢查云端數據庫，比較云端數據與本地模型的差別即可，原理如下圖：

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

但實際做出來后，發現有個致命的問題，就是這個插件明顯拖慢了Revit的運行速度…

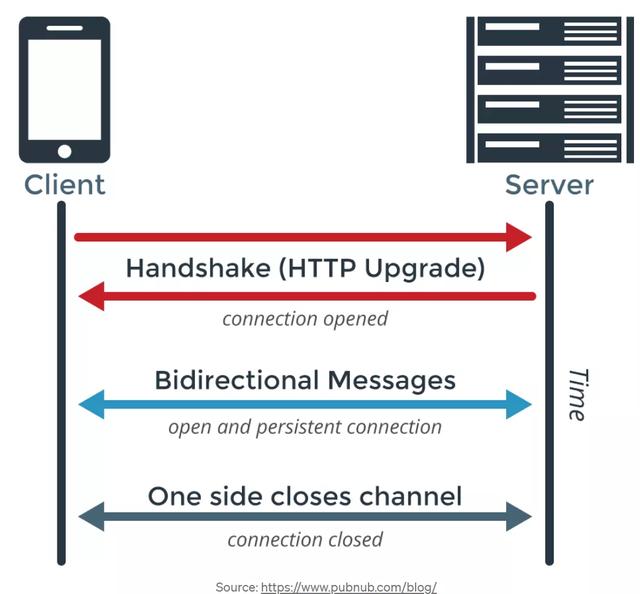

經過一些比較和嘗試，發現使用Websocket技術，能有效的緩解輪詢帶來的運行速度拖慢問題。

revit如何調出項目瀏覽器，revit2017項目瀏覽器怎么打開？

解決了如上的這些問題，最終的效果用這個動圖來說明吧。通過操作左邊網頁上的立柱，右邊本地Revit模型里的立柱位置跟隨改變。到此，實現了一個通過修改網頁模型，聯動修改本地Revit模型的方案雛形。

來源：非結構
