前言
蘋果的手機和電腦大家都非常熟悉了,但是蘋果也曾經推出過無線路由器產品,今天拆解的就是一款蘋果路由器的適配器。這款電源適配器采用蘋果經典的白色設計,自帶3米長輸出線纜,方便不同家庭的布局使用。
這款電源適配器根據內部器件年份判斷,大概在2012年初上市,下面就一起來看這款10年前的路由器內部設計和做工如何。
蘋果21.6W DC適配器開箱

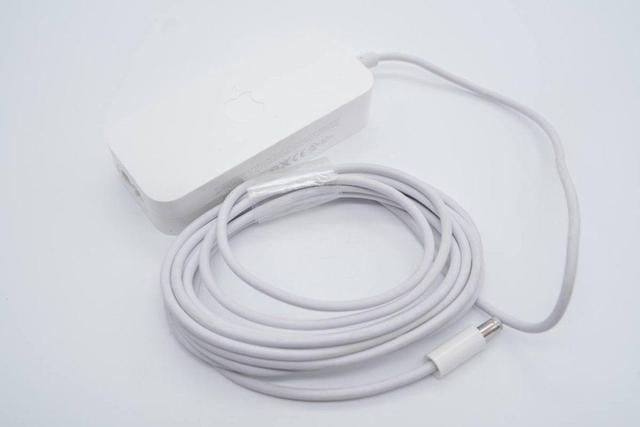

蘋果這款適配器機身長條扁平造型設計,另外自帶DC圓頭輸出線纜,整體風格也是十分的簡約。

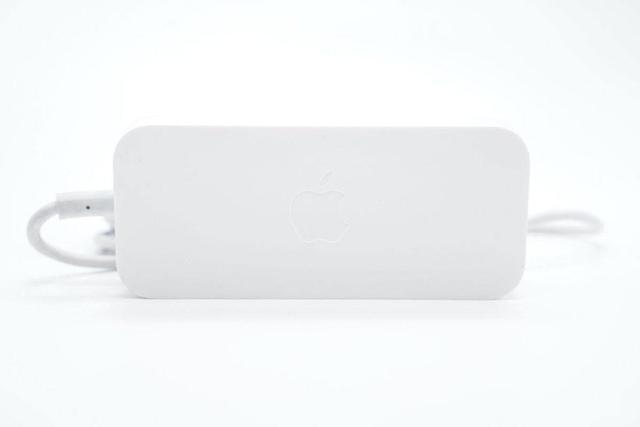

機身正面中心設計有蘋果logo,邊緣過渡明顯。

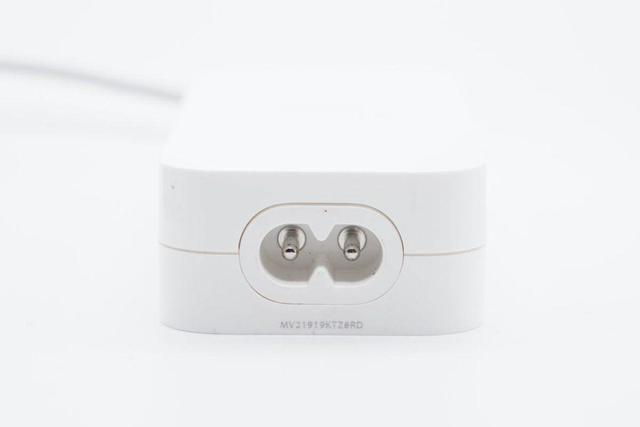

一端設有8字電源線插口,獨立模塊設計。

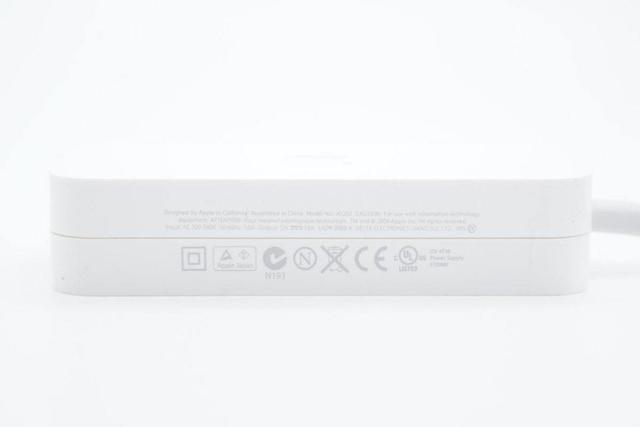

機身一側印有適配器參數,型號為A1202,支持100-240V 50/60Hz 1A輸入,以及12V1.8A輸出。適配器通過了CE、UL等認證。

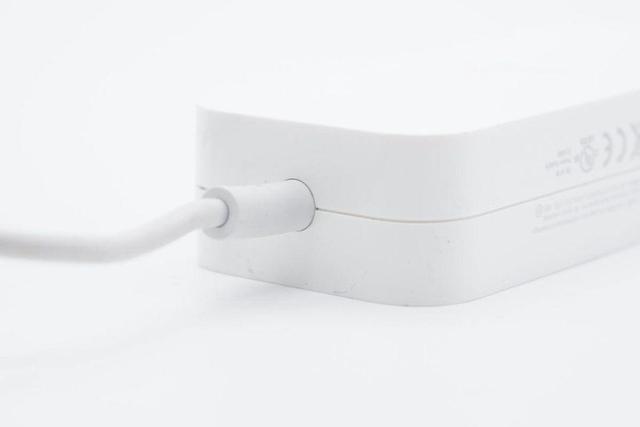

另一端連接輸出線纜,做了抗彎折處理。

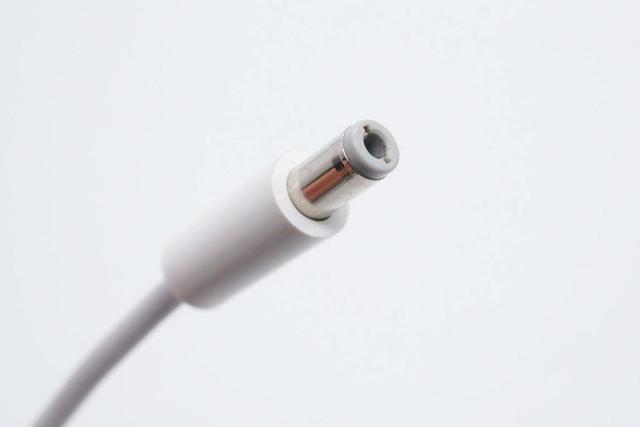

DC圓頭特寫。

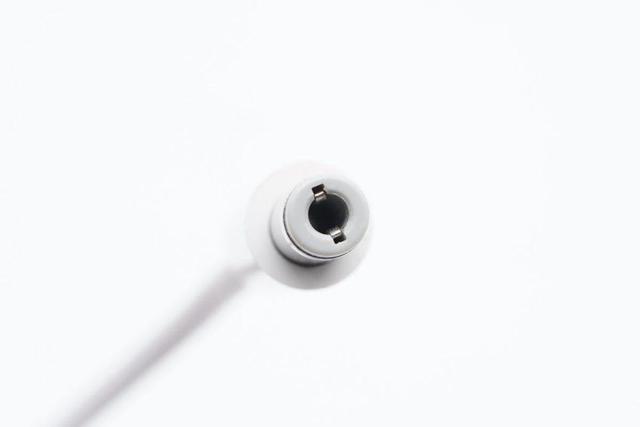

插頭內有兩個金屬彈片。

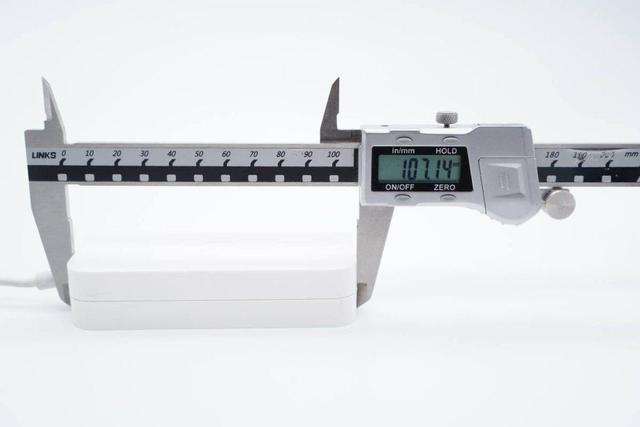

測得適配器機身長度約為107.14mm。

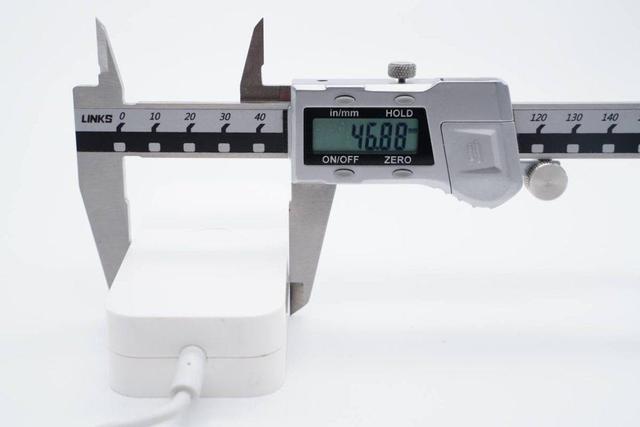

寬度為46.88mm。

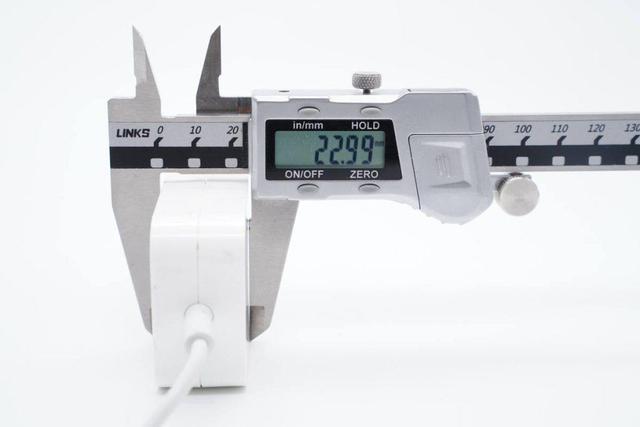

厚度為22.99mm。

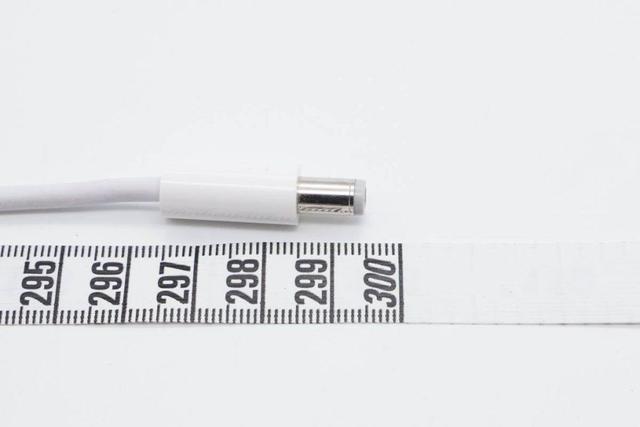

輸出線纜長度約為3米,相當?shù)拈L。

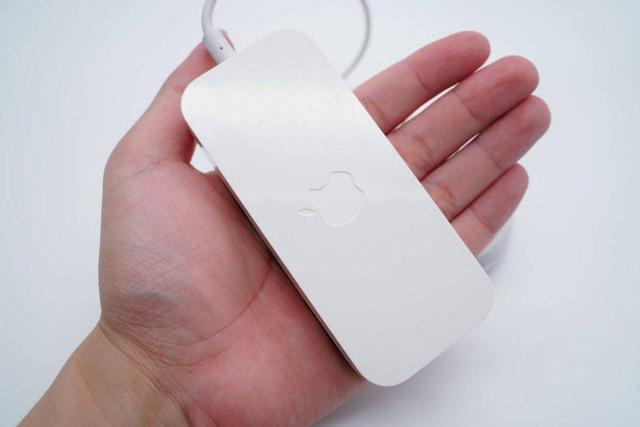

適配器拿在手上的大小直觀感受。

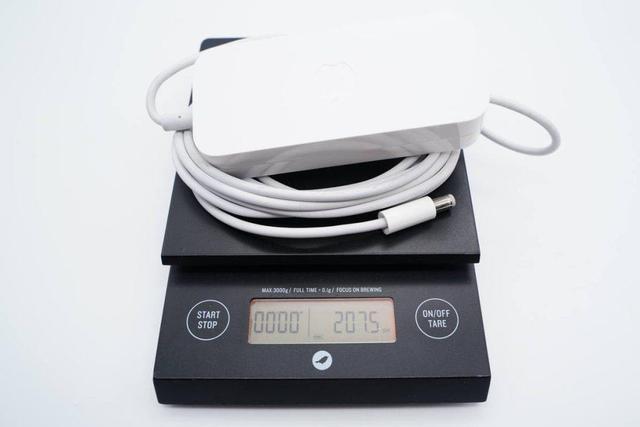

重量約為208g。
蘋果21.6W DC適配器拆解
了解了這款適配器的外觀,三維尺寸,重量以及接口后,下面就對其進行拆解,看看10年前的電源是如何設計的。

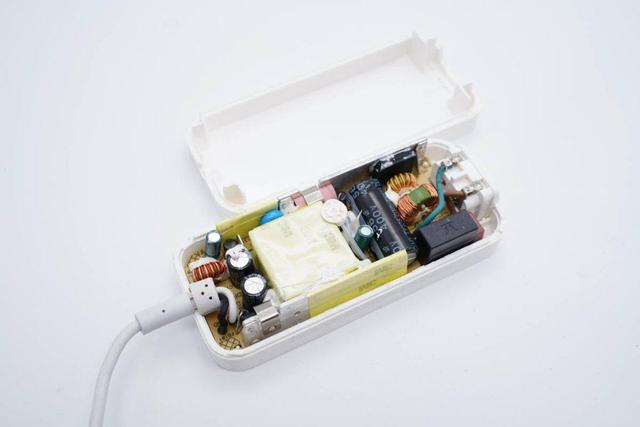

沿電源外殼接縫拆開外殼,電源內部兩側均有散熱片為內部功率器件散熱。

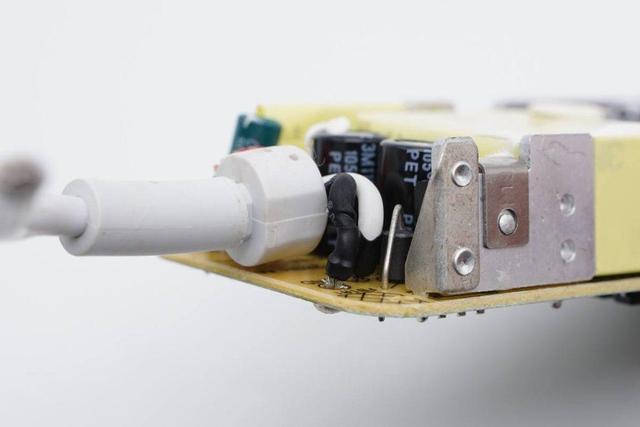

輸出導線注塑線卡固定在外殼內部。

電源輸入線冷壓端子焊接。

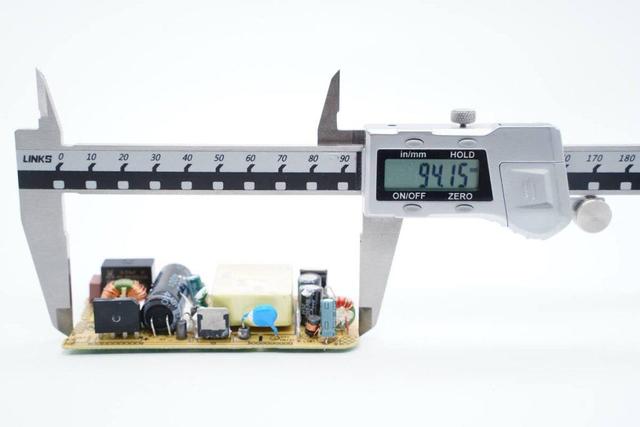

使用游標卡尺測得電路板長度為94.15mm。

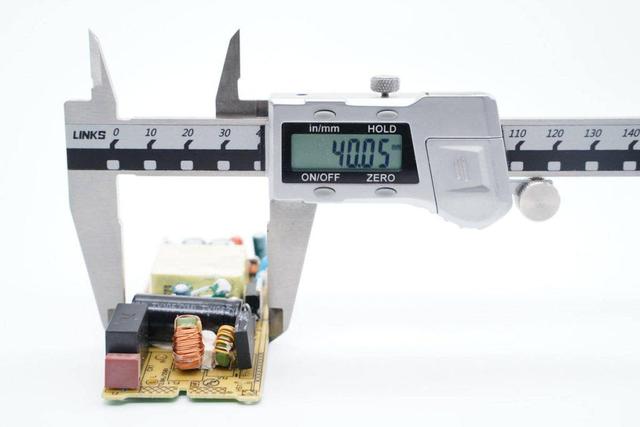

寬度為40mm。

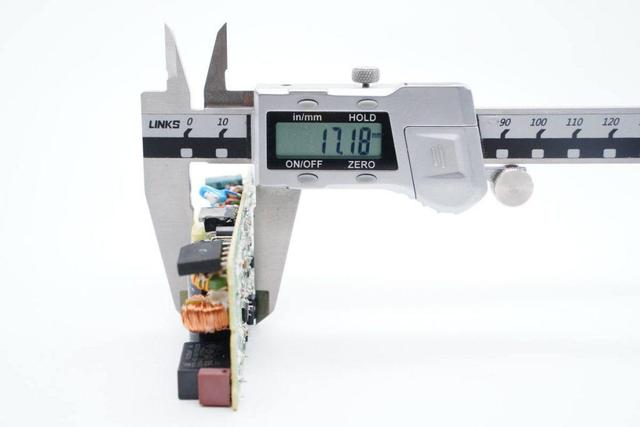

厚度為17.2mm。

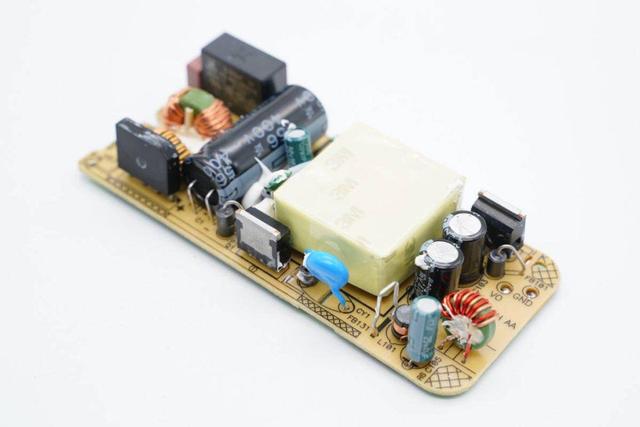

PCB正面特寫。

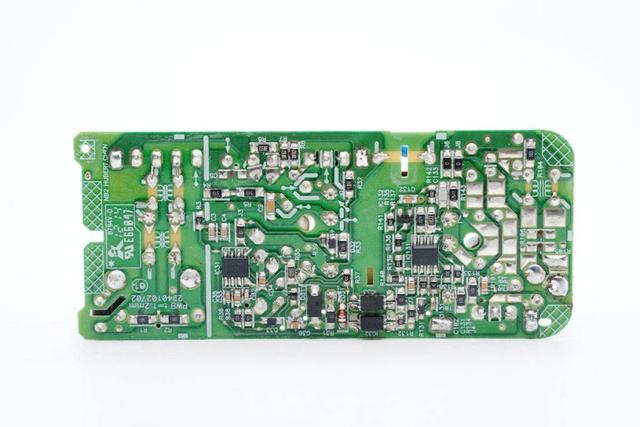

PCB背面特寫。

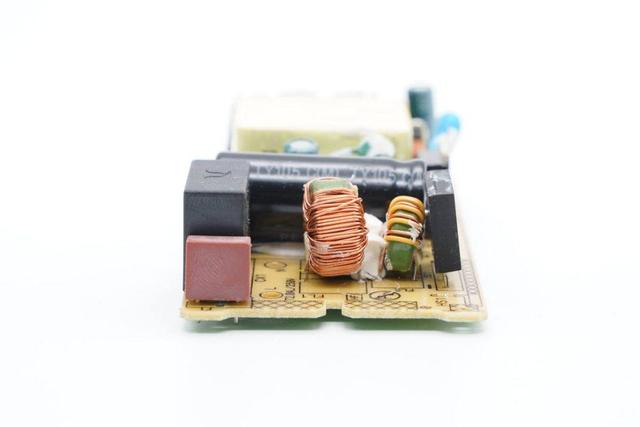

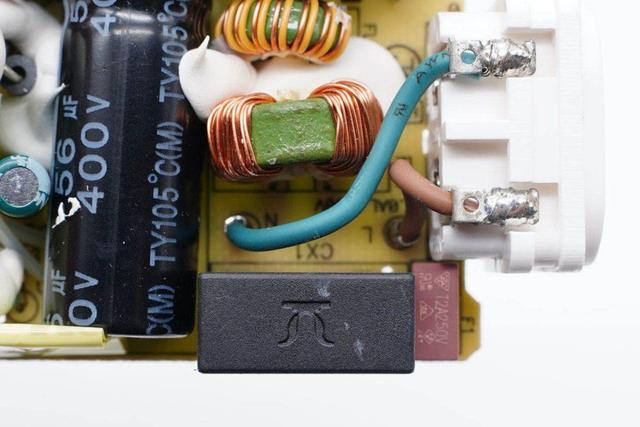

電源輸入端特寫,焊接保險絲,X電容,共模電感和整流橋,兩級共模電感之間打膠水固定。

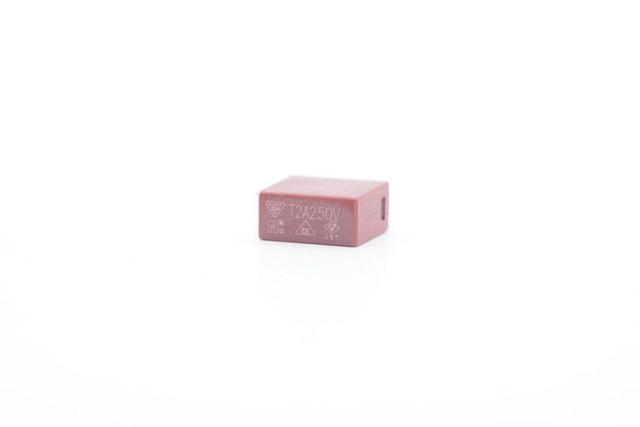

慢熔保險絲規格為2A 250V。

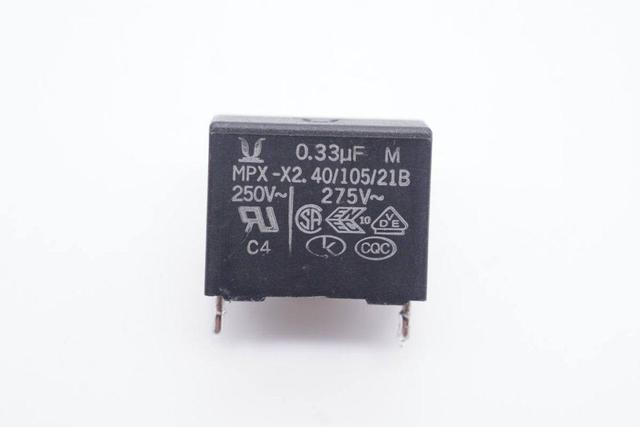

安規X2電容容量為0.33μF。

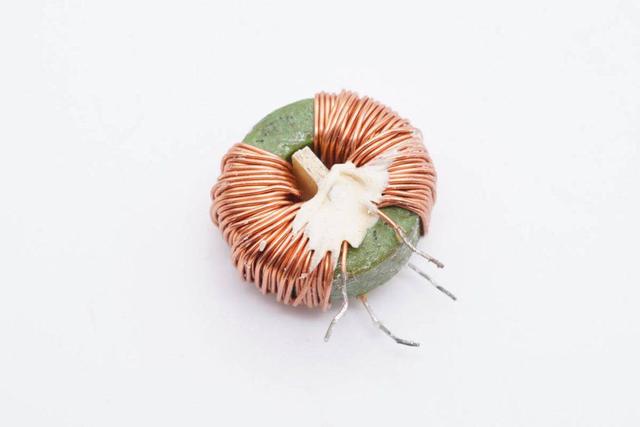

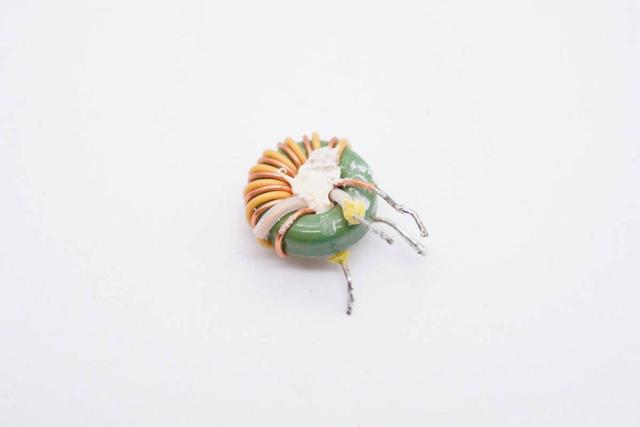

第一級共模電感,使用漆包線繞制在綠色磁環上,線間有電木板絕緣。

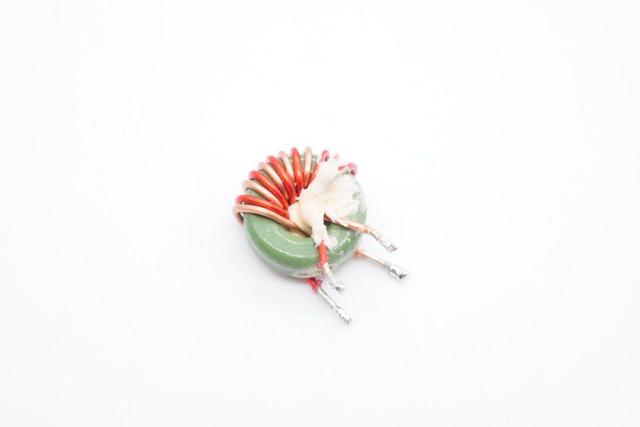

第二級共模電感使用絕緣線和漆包線繞制。

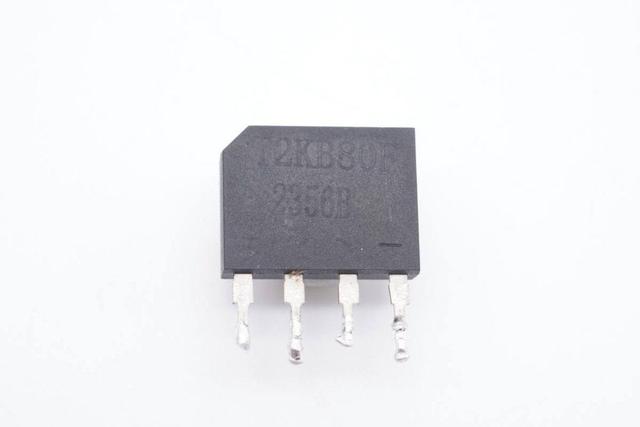

整流橋特寫,絲印T2KB80F,2A800V。

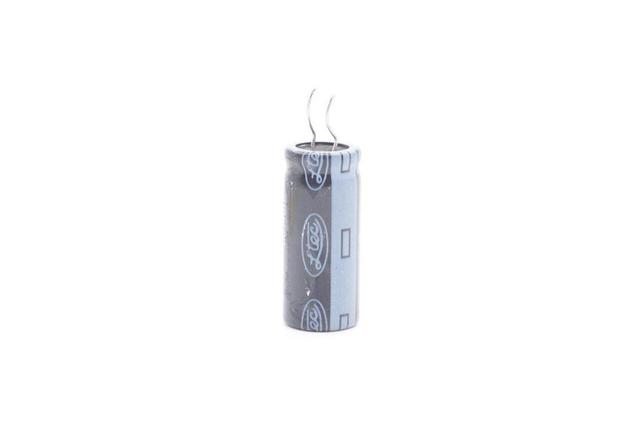

初級濾波電容來自LTEC輝城,規格為56μF 400V。

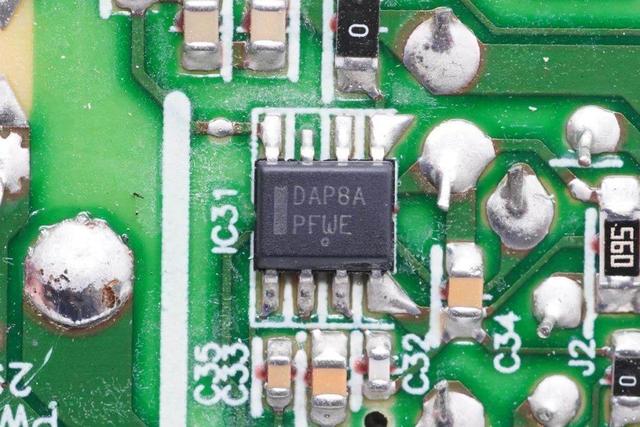

初級主控芯片絲印DAP8A,臺達定制型號,采用SO8封裝。

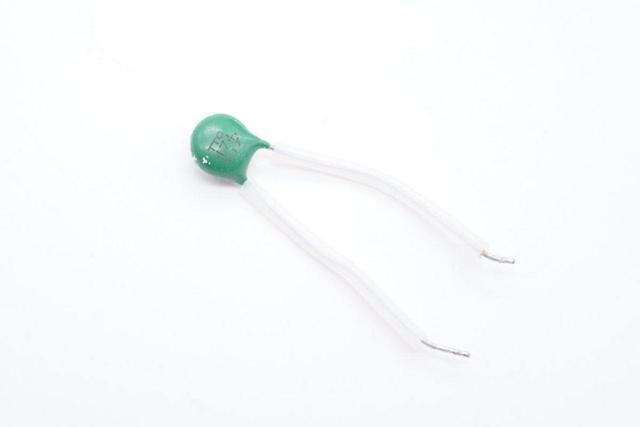

NTC熱敏電阻,用于檢測充電器內部變壓器溫度,配合主控芯片進行溫度保護。

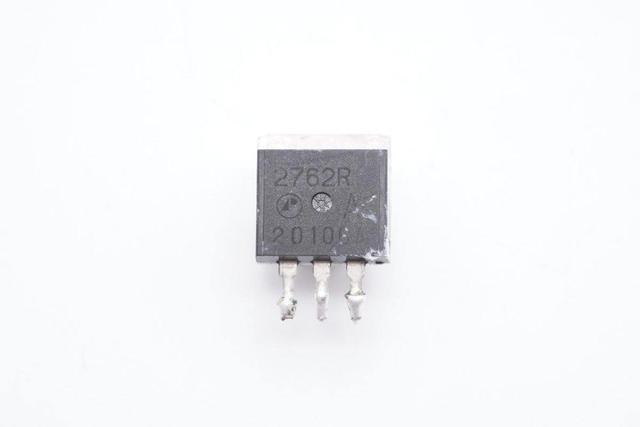

初級開關管來自富鼎先進,型號為AP2762R,NMOS,耐壓650V,導阻1.4Ω,TO262封裝。

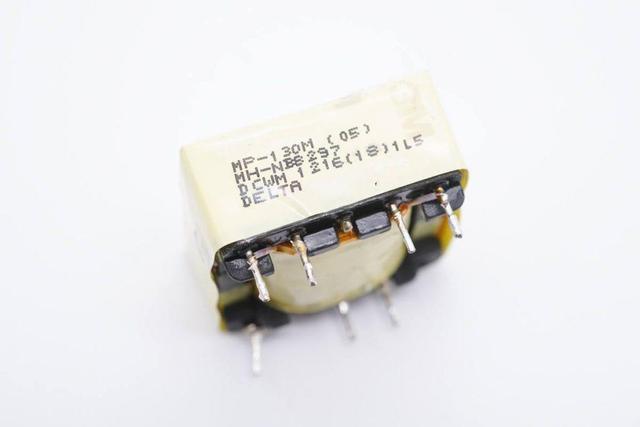

變壓器為超薄設計,使用膠帶嚴密纏繞,側面印刷參數信息。

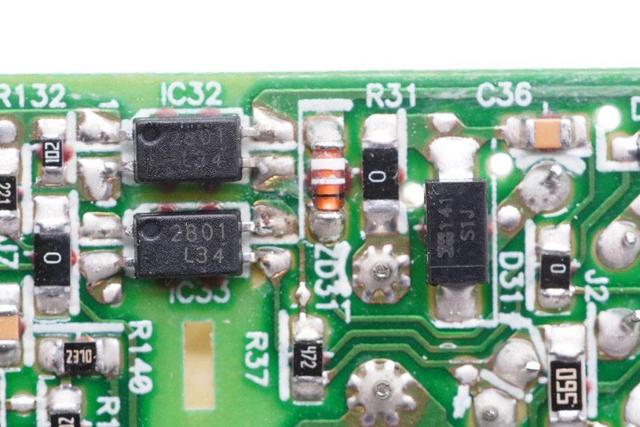

兩顆光耦用于輸出電壓和電流反饋。

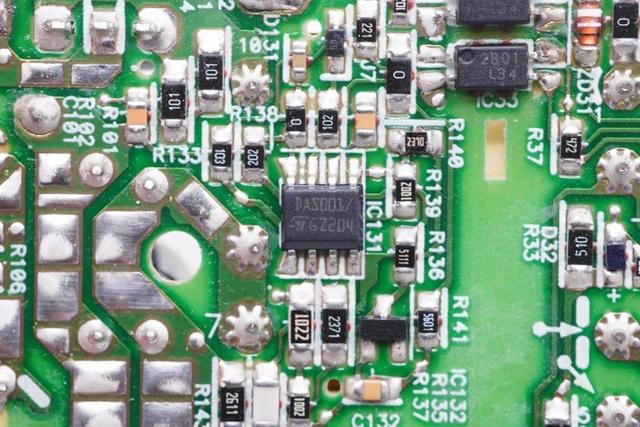

電源次級控制芯片來自臺達,絲印DAS001,用于輸出電流檢測和電壓反饋。

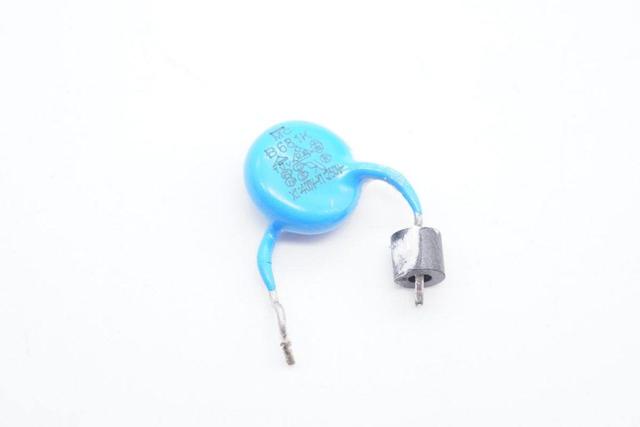

藍色Y電容特寫,引腳套磁環抑制高頻干擾。

輸出肖特基整流管固定大面積散熱片。

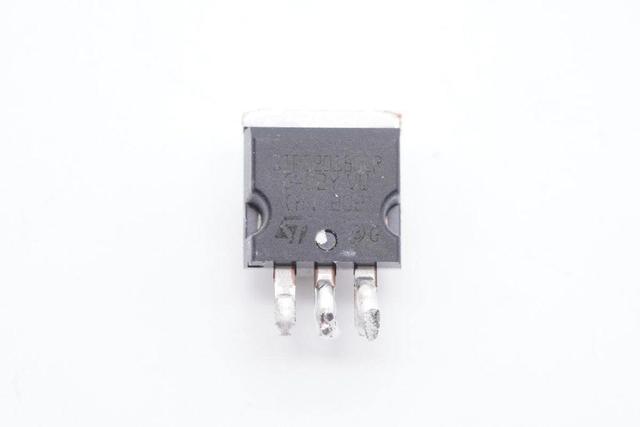

肖特基二極管來自ST,型號為STPS20150C,用于電源輸出整流。

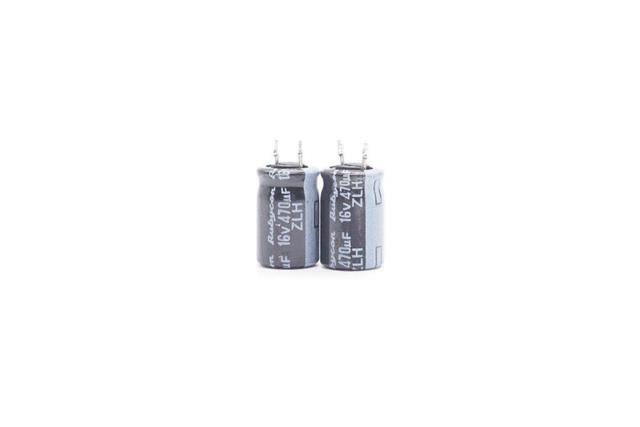

兩顆輸出濾波電容來自紅寶石,ZLH長壽命,規格為16V 470μF。

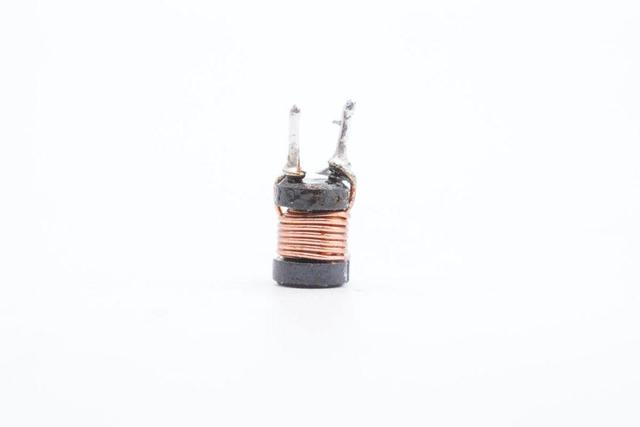

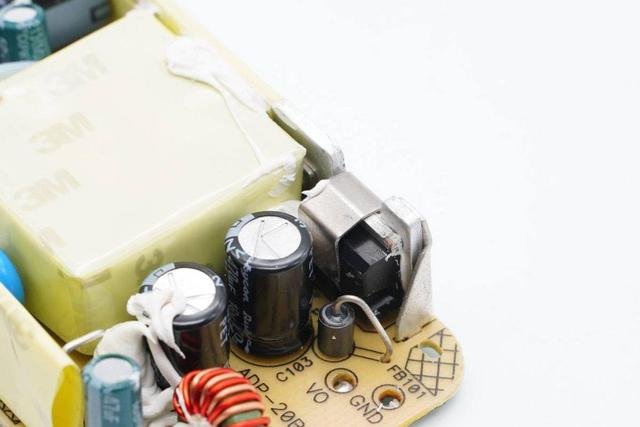

輸出濾波電感特寫。

另一顆濾波電感采用漆包線雙線并繞。

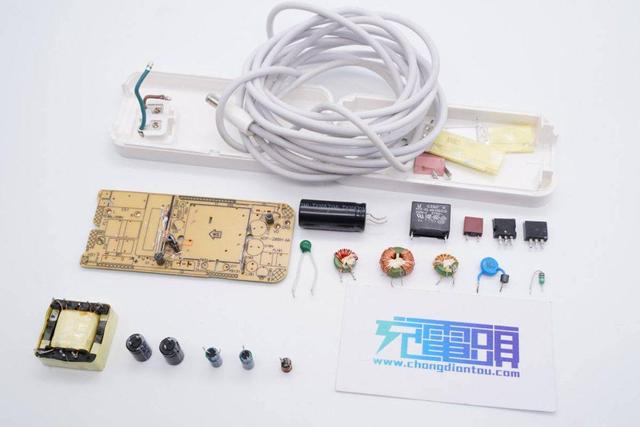

全部拆解完畢,來張全家福。
充電頭網拆解總結
蘋果這款21.6W電源采用固定線纜設計,線長3米,支持更廣的使用場合。采用蘋果經典的白色外觀設計,設計為路由器供電,為長時間不間斷應用。
充電頭網通過拆解了解到,蘋果這款電源由臺達代工,初級和次級控制器均為臺達自家芯片。電源內置熱敏電阻,用于長期工作的過熱保護。電源采用肖特基二極管整流,使用大面積的散熱片?,F(xiàn)代電源使用同步整流,僅需一顆SO8芯片即可取代??梢钥闯觯?0年來的電源技術進步還是很明顯的。
